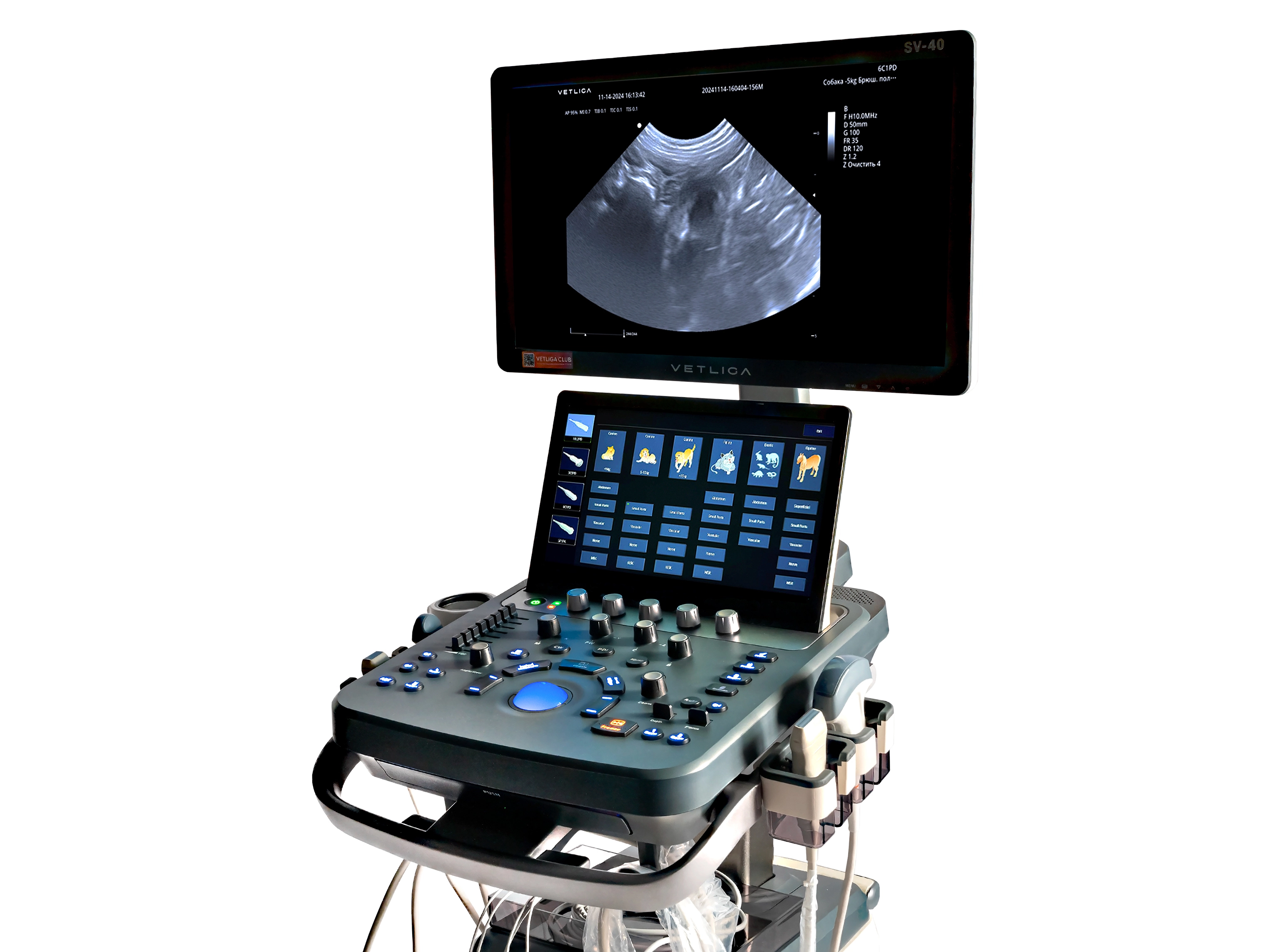

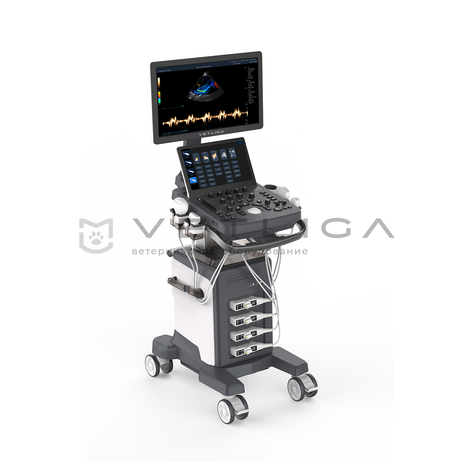

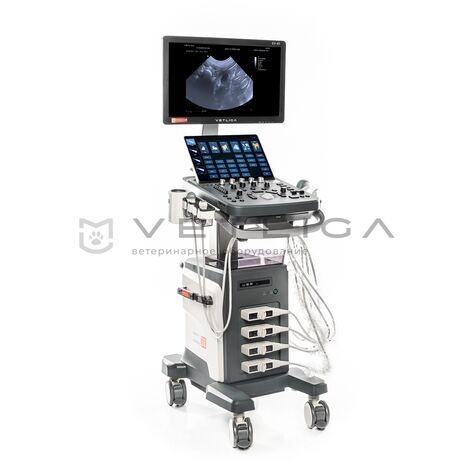

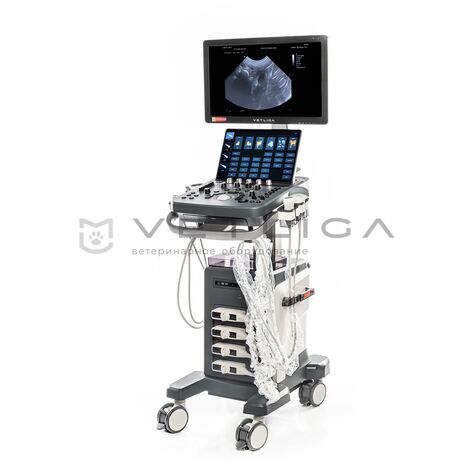

Ветеринарный УЗИ-сканер VETLIGA SV-40

VETLIGA SV-40 — ультразвуковой сканер высокого класса для ветеринарных клиник, которым важны качество визуализации, продуманная эргономика и широкий выбор датчиков. Аппарат построен на платформе uSeed, которая позволяет работать с метаданными, оснащён 4 активными портами для датчиков и поддерживает монокристальные датчики.

Позиционирование модели

VETLIGA SV-40 создавался как универсальный стационарный ветеринарный УЗ-аппарат высокого класса, где основной акцент сделан на качество визуализации, точность измерений и широкий выбор поддерживаемых датчиков для работы в разных клинических сценариях. Эргономика продумана для комфортной работы при высокой нагрузке, а большое количество физических элементов управления и интуитивно понятный интерфейс делают переход на аппарат быстрым и удобным.

Платформа обработки изображений uSeed

VETLIGA SV-40 обеспечивает точную диагностику и измерения на основе инновационной платформы uSeed. Формирование изображений происходит с использованием пользовательских метаданных: изображения сохраняются в виде метаданных для последующей обработки с применением технологии параллельных вычислений CPU + GPU. Это многократно повышает производительность системы и частоту кадров при формировании изображения.

Точность диагностики достигается за счёт новейших технологий адаптивной оптимизации, формирующих чёткие и детализированные изображения.

Высокоточные измерения обеспечиваются автоматическим многократным увеличением изображения зоны интереса для прецизионной установки указателя Caliper во вспомогательном всплывающем окне.

Готовые ветеринарные пресеты

Предварительные настройки для различных исследований разных видов животных на всех датчиках

Программируемые настройки с возможностью сохранения в библиотеке

Ведение базы данных исследований животных

Встроенный глоссарий для измерений

встроенные формулы для автоматических расчетов

Качество визуализации и интеллектуальные алгоритмы

VETLIGA SV-40 оснащён расширенным набором алгоритмов обработки изображения и подавления артефактов:

• One Key Imaging Auto Optimization – автоматическая оптимизация изображения по нажатию одной клавиши.
• eFOV (Extended Field of View) – расширение сектора обзора на конвексных и микроконвексных датчиках; трапециевидное сканирование на линейных датчиках.
• Tissue Specific Imaging (TSI) – оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритмов шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
• Tissue Harmonic Imaging (THI) – тканевая гармоника для повышения качества визуализации.
• Frequency Composite Imaging (FCI) – частотный компаундинг для повышения качества за счёт объединения нескольких изображений, полученных на разных частотах излучения, в одном кадре.
• Наличие трёх опорных частот в основном режиме и четырёх в режиме гармонического сигнала обеспечивает получение оптимального изображения на разных глубинах.
• HPRF (высокая частота повторения импульсов) – режим для измерения более высоких скоростей кровотока на большой глубине.
• ZClear – отслеживание специфических сигналов от различных краёв ткани в реальном времени для улучшения границ и контуров, с одновременной оптимизацией сигнала от ткани для каждого пикселя. Этот алгоритм эффективно устраняет шум и формирует идеальные изображения краёв тканей с улучшенным контрастом.
• RawData – возможность работы с «сырыми» ультразвуковыми данными: изменение параметров визуализации на уже замороженном изображении.
• 8 скоростей воспроизведения кинопетель – гибкая регулировка скорости просмотра сохранённых видеопетель для детального анализа динамики.

Speckle Reduction Imaging (SRI) – режим подавления зернистости на В-изображении.

Spatial Composite Imaging (SCI) – пространственный компаундинг для эффективного подавления артефактов при сканировании.

Диагностические режимы и автоматизация

VETLIGA SV-40 поддерживает полный спектр современных режимов ультразвуковой диагностики:

• B-режим, режимы 2B / 4B (одновременное отображение нескольких срезов)
• M-режим, а также анатомический M-режим (AMM)
• Цветной допплер и энергетический допплер
• Тканевой допплер (TDI)
• Режимы усиленной визуализации кровотока HR-Flow и ZMicroFlow для отображения мельчайших сосудов и низкоскоростного кровотока
• Панорамное сканирование и расширенное поле зрения ExFOV (Extended Field of View)
• Компрессионная эластография
• 3D/4D-визуализация (объёмное и динамическое трёхмерное сканирование)
• IMT – метод автоматического измерения толщины сосудистой стенки (интима-медиа)

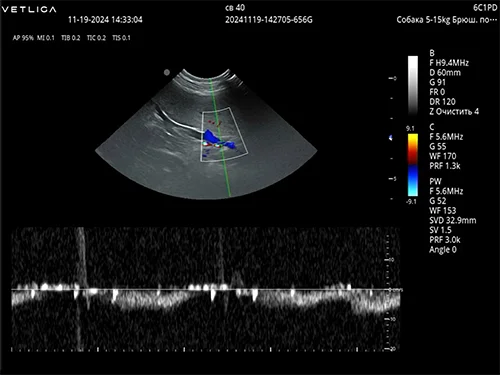

Импульсно-волновой допплер (PW)

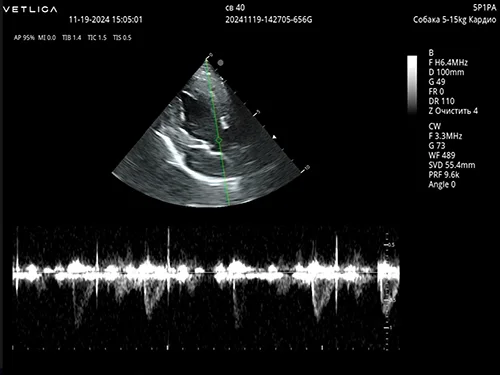

постоянно-волновой допплер (CW)

Датчики и конфигурация

Ультразвуковой сканер VETLIGA SV-40 предусматривает одновременное подключение до четырёх датчиков. Система совместима с широким набором датчиков:

Конвексный 3С5PD (1,0-7,5 МГц, 128 элементов, угол 71°)

Клинические применения:

• Абдоминальные исследования у животных среднего и крупного размера (печень, селезёнка, почки, ЖКТ, мочевой пузырь)
• Репродуктивная диагностика (оценка матки/яичников у самок, предстательной железы у самцов — по показаниям и в зависимости от вида/доступа)
• Оценка образований, лимфоузлов брюшной полости
• Допплерография крупных сосудов брюшной полости

Линейный 7L4PD (4,2-15,0 МГц, 128 элементов, ширина 38 мм)

Клинические применения:

• Мелкие домашние животные (кошки/собаки): поверхностные органы и структуры, новообразования/абсцессы, контроль краёв и капсулы образований
• Сосуды у мелких и средних животных: оценка периферических сосудов, допплерография кровотока, помощь при сосудистом доступе и пункциях
• Опорно-двигательный аппарат (собаки/лошади): сухожилия, связки, мышцы, поверхностные суставные структуры, диагностика травм мягких тканей
• Поверхностные абдоминальные структуры у мелких животных: стенка мочевого пузыря, поверхностные петли кишечника, брюшная стенка, грыжи
• Мошонка у самцов (кошки/собаки/племенные животные): структура, сосудистый рисунок, воспалительные изменения/перекрут

Микроконвексный 6C1CD (3,5-12,0 МГц, 128 элементов, угол 135°)

Клинические применения:

• Универсальный датчик для мелких животных: абдоминальные исследования при ограниченных межрёберных промежутках и небольшом окне
• Кардиология у мелких животных (более удобный доступ и геометрия сканирования по сравнению с конвексным)

Фазированный 3P2PA (1,0–6,5 МГц, 64 элемента, угол 89°)

Клинические применения:

• Кардиология у животных среднего и крупного размера (лучшее проникновение на глубину за счёт более низких частот)
• Допплеровские измерения высоких скоростей кровотока при эхокардиографии (в т.ч. при сложных окнах)
• Исследования через межрёберные промежутки при ограниченном акустическом доступе

Фазированный 5P1PA (2,5–13,0 МГц, 64 элемента, угол 89°)

Клинические применения:

• Кардиология у мелких животных (более высокая частота — выше детализация  при небольшой глубине)
• Эхокардиография у кошек/мелких пород собак, когда важна максимальная разрешающая способность
• Допплерография при оценке клапанных потоков и внутрисердечной гемодинамики у мелких пациентов

Линейный высокоплотный 10L2PD (апертура 25 мм, 4,2–16,0 МГц, 128 элементов)

Клинические применения:

• Максимальная детализация поверхностных структур у мелких домашних животных: кожа/подкожная клетчатка, лимфоузлы, слюнные/щитовидная железа, поверхностные образования
• Сосуды и допплер у мелких/средних животных: периферические сосуды, контроль кровотока, оценка васкуляризации образований
• МСК: сухожилия/связки/поверхностные суставные структуры у собак, лошадей
• Навигация при пункциях, аспирации, биопсиях

Трансректальный линейный 6I6PD (3,5–12,0 МГц, 128 элементов)

Клинические применения:

• Репродуктивная диагностика у крупных животных (КРС, лошади): матка, яичники, фолликулогенез/овуляция, ранняя диагностика беременности, послеродовой контроль
• Оценка органов тазовой области

Секторно-фазированный 8P1PA (3,5–15,0 МГц, 64 элемента, угол 90°)

Клинические применения:

• Кардиология у мелких и части средних животных: лучше детализация при небольших глубинах благодаря высокой частоте
• Эхокардиография при “сложном окне” (узкие межрёберные промежутки, небольшой контакт) за счёт компактной апертуры
• Допплеровские измерения при кардиологических исследованиях

Секторно-фазированный монокристальный 8P2MA (3,5–15,0 МГц, 64 элемента, сектор 90°)

Клинические применения:

• Кардиология у мелких животных, где важна максимально чистая визуализация структур и стабильность допплера
• Очень компактная апертура, благодаря чему удобнее работать в тесных межрёберных промежутках (кошки, мелкие породы собак)

Эргономика и рабочее место ветеринарного врача

VETLIGA SV-40 оснащён эргономичным рабочим местом, рассчитанным на длительную эксплуатацию в клинике:

• 21,5″ медицинский LCD-монитор с высоким разрешением и регулируемым углом наклона до 90°;
• 13,3″ сенсорный командный дисплей с регулировкой угла наклона;
• функциональная панель управления с электроприводом регулировки по высоте;
• удобное расположение блока регулировок TGC;

• большое количество физических клавиш и регуляторов на панели управления для быстрого доступа к настройкам;
• встроенный подогреватель геля и держатели для кабелей датчиков;
• широкий набор интерфейсов подключения и средства сетевой интеграции.

Работа с данными и интеграция

VETLIGA SV-40 полностью поддерживает стандарт DICOM 3.0, включая следующие сервисы:

• DICOM Storage – отправка изображений и данных пациента на сервер архивации для удалённого хранения.
• DICOM Print – печать изображений на удалённый принтер по сети через сервис DICOM.
• DICOM Worklist – работа с рабочим списком (Worklist) для запроса и получения данных о пациенте с серверной базы.
• DICOM MPPS – передача статуса исследования пациента на сервер MPPS, позволяющая другим системам своевременно получать информацию о ходе исследования.
• DICOM Query/Retrieve – запрос и извлечение данных пациента с сервера (например, для загрузки прошлых исследований данного пациента).
• DICOM Structured Report – отправка структурированных отчётов (протоколов исследований) с изображениями на сервер DICOM.

Отличительной особенностью аппарата VETLIGA SV-40 является возможность обмена исследованиями по QR-коду.

Сканер генерирует QR-код, который можно мгновенно считать смартфоном или планшетом для оперативной передачи ключевых материалов исследования — изображений, кинопетель и отчёта. Это позволяет быстро поделиться результатами с коллегами для консультации или экспертной поддержки: данные отправляются напрямую с аппарата, без использования внешних носителей, что ускоряет принятие клинических решений.

Области применения

VETLIGA SV-40 может применяться для ультразвуковой диагностики в широком спектре ветеринарных направлений:

1. Абдоминальная ультразвуковая диагностика мелких домашних животных (исследование печени, почек, селезёнки, желудка, кишечника, мочевого пузыря и др. у кошек, собак и т.п.)
2. Сосудистые исследования (допплерография кровотока в крупных сосудах, оценка сосудистых аномалий и перфузии органов)
3. Кардиологические исследования (эхокардиография) у животных различных видов
4. Репродуктивная диагностика и акушерство (включая мониторинг беременности и патологий репродуктивной системы у домашних и сельскохозяйственных животных)
5. Исследования малых органов и поверхностных структур (щитовидная железа, лимфатические узлы, подкожные образования и др.)
6. Исследования опорно-двигательного аппарата (мышцы, сухожилия, суставы; например, диагностика травм связок у спортивных лошадей)

Ключевые преимущества VETLIGA SV-40

• Обеспечьте точность диагностики: современные технологии адаптивной оптимизации формируют чёткие и детализированные изображения, повышая достоверность результатов.
• Обеспечьте точность измерений: автоматическое многократное увеличение зоны интереса для прецизионного наведения измерительных маркеров позволяет выполнять высокоточные измерения.
• Облегчите работу специалистов, в том числе имеющих небольшой опыт УЗ-диагностики, благодаря интуитивно понятному интерфейсу и удобному управлению режимами и настройками.
• Гарантируйте долгие годы бесперебойной работы кабинета УЗИ – аппарат и датчики сконструированы с учётом специфики ветеринарной практики и рассчитаны на длительное использование без поломок.
• Расширьте спектр услуг вашей клиники за счёт поддержки широкого набора датчиков для исследования различных анатомических областей у животных.
• Избавьте себя от лишних забот о сервисном обслуживании – компания VETLIGA имеет собственную сервисную службу, обеспечивающую поддержку оборудования в различных регионах страны.
