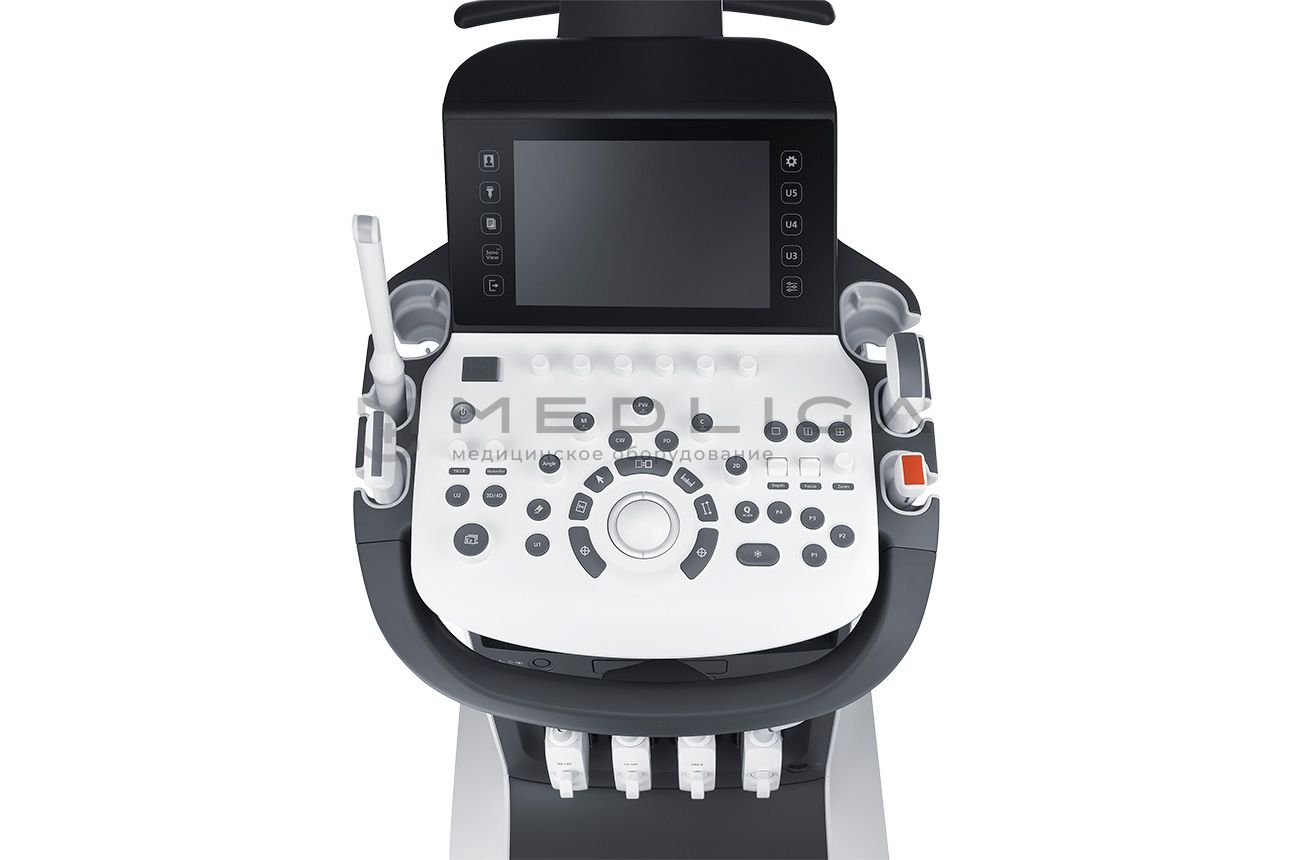

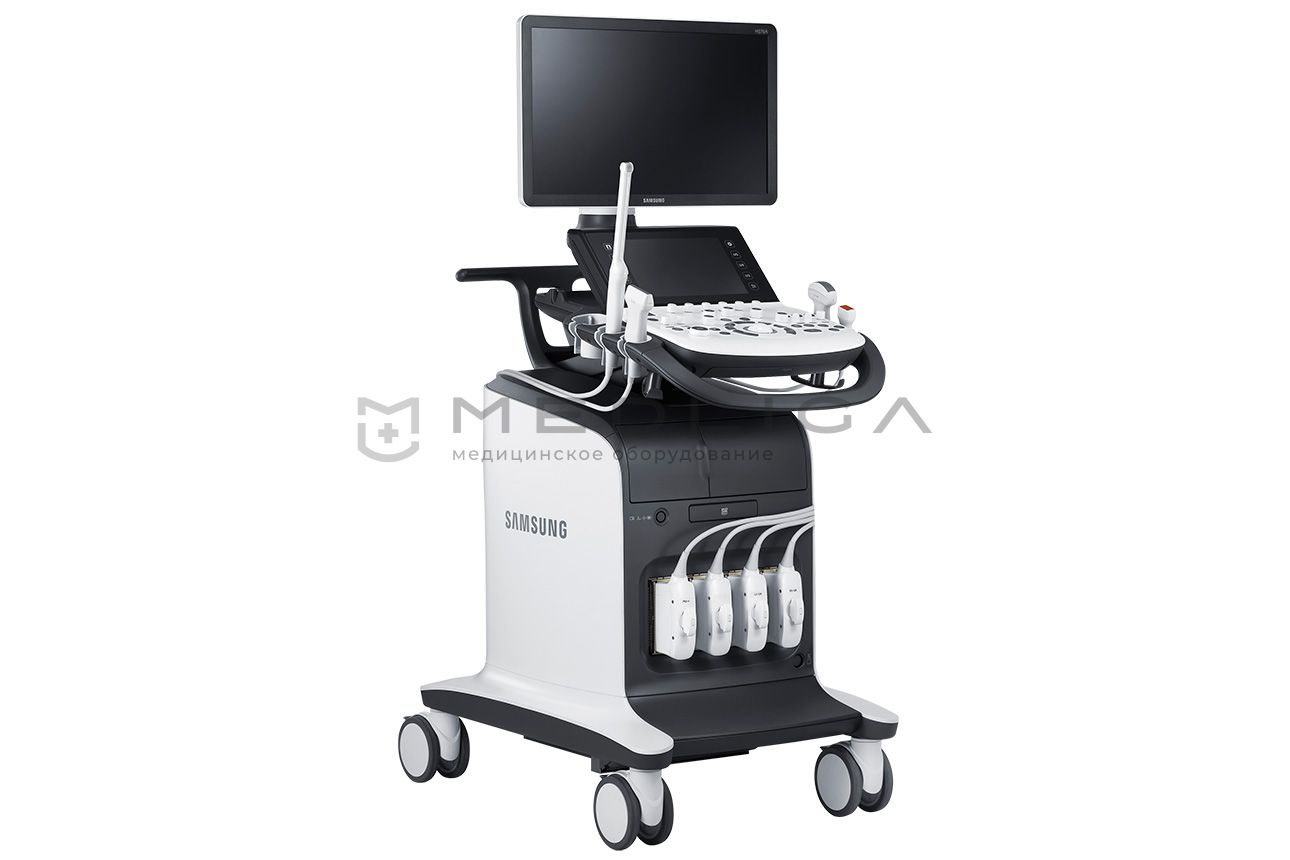

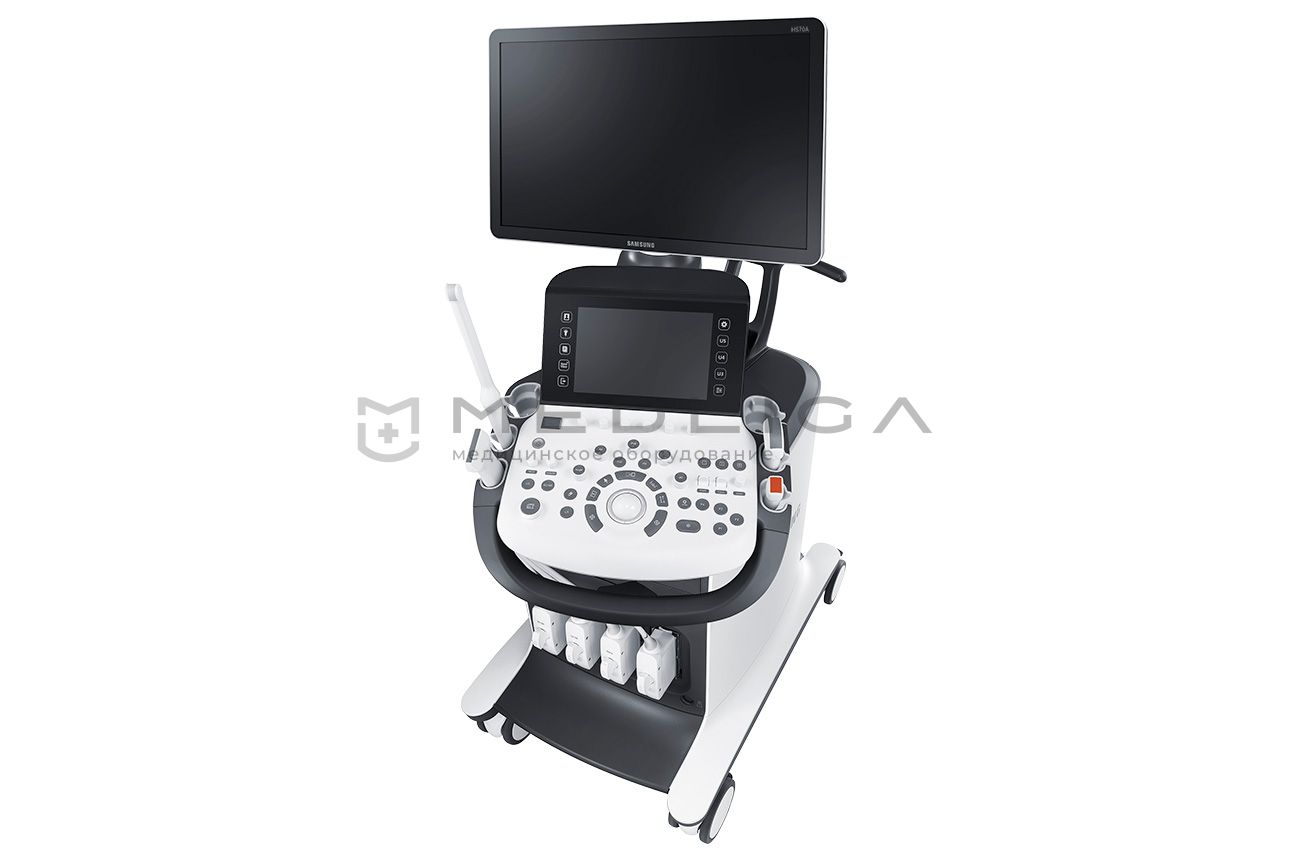

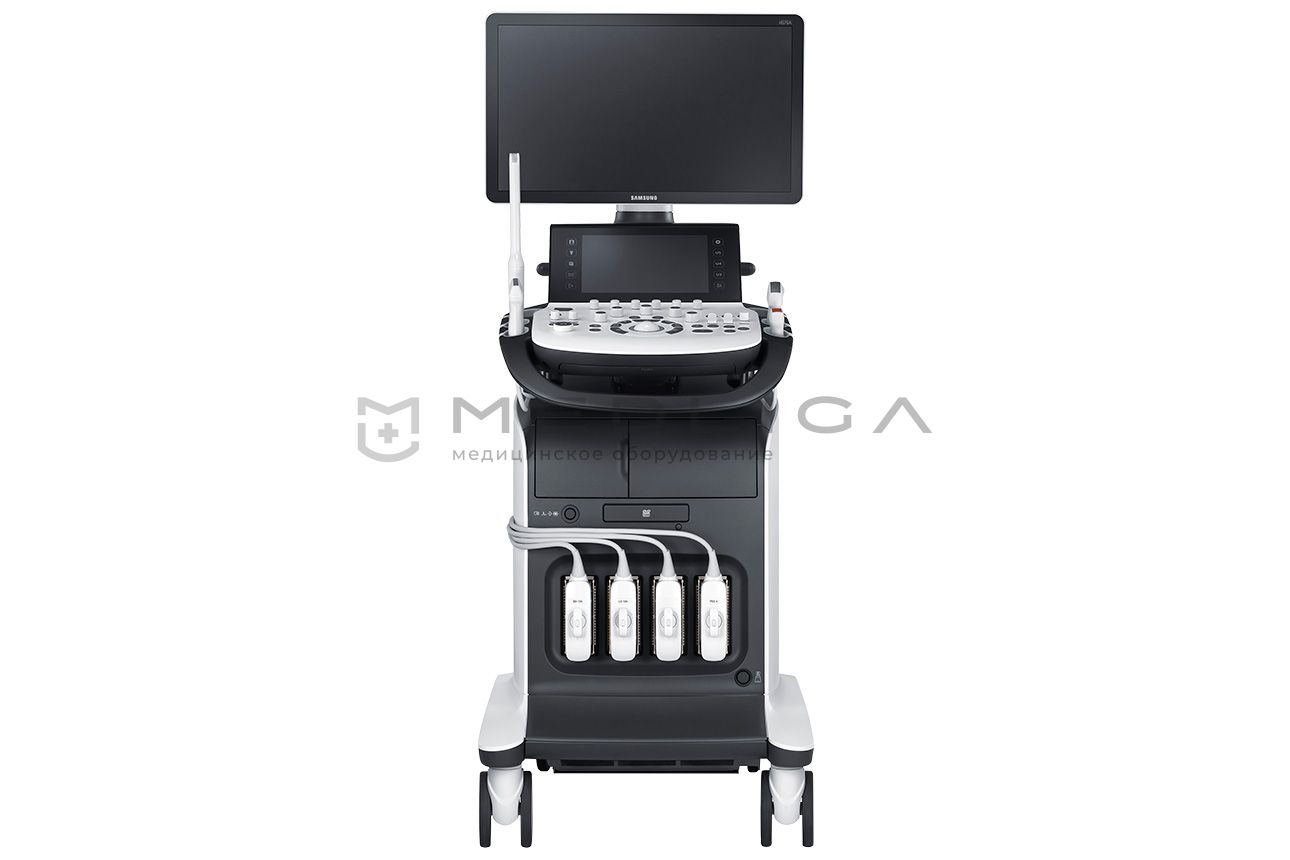

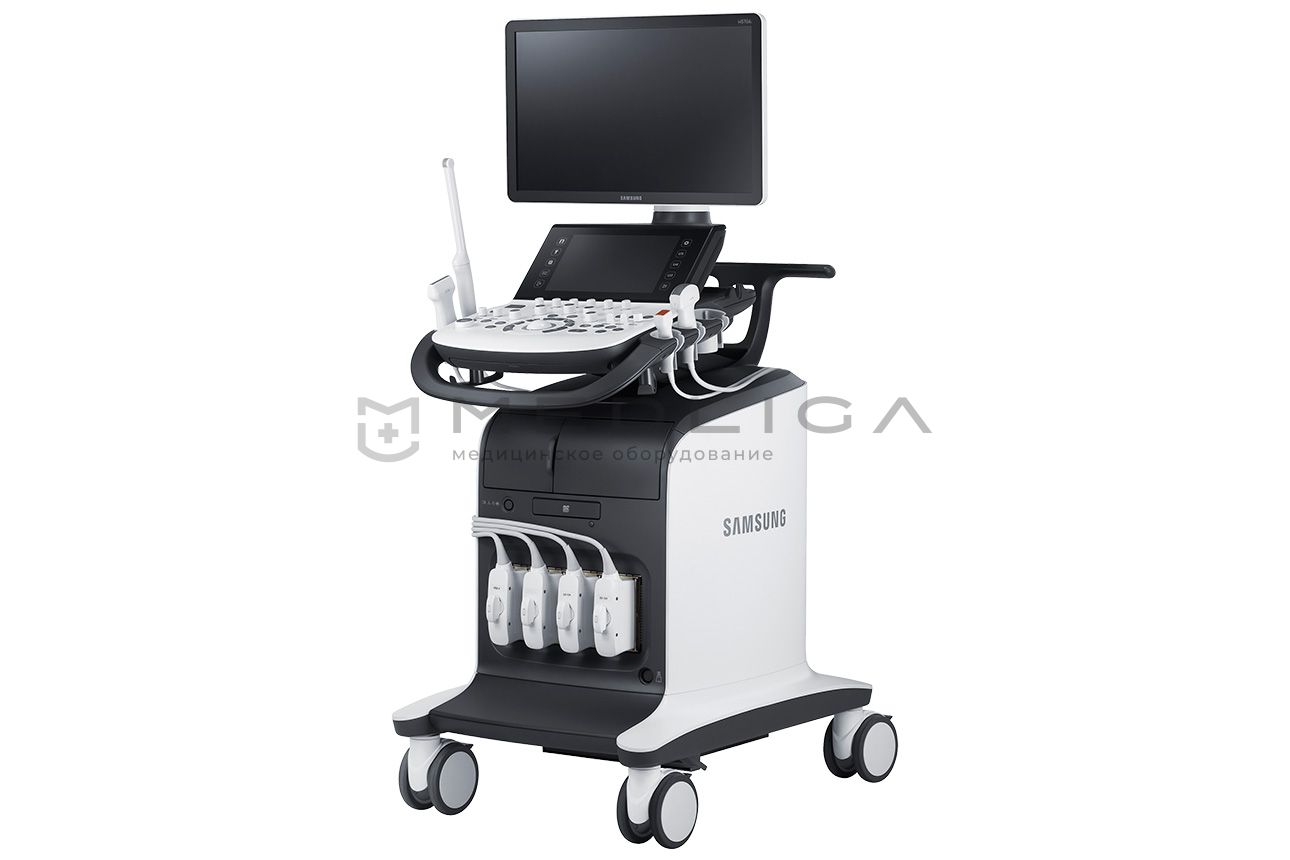

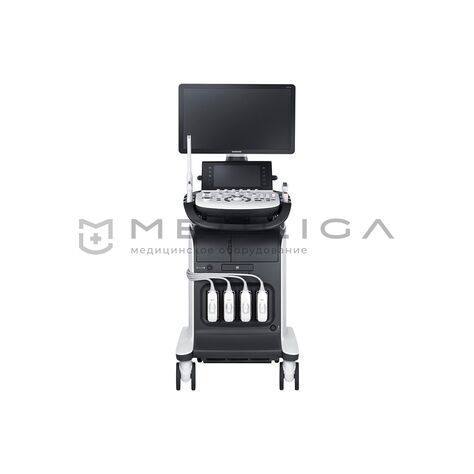

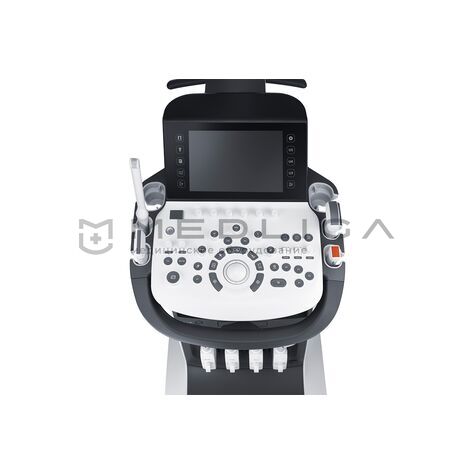

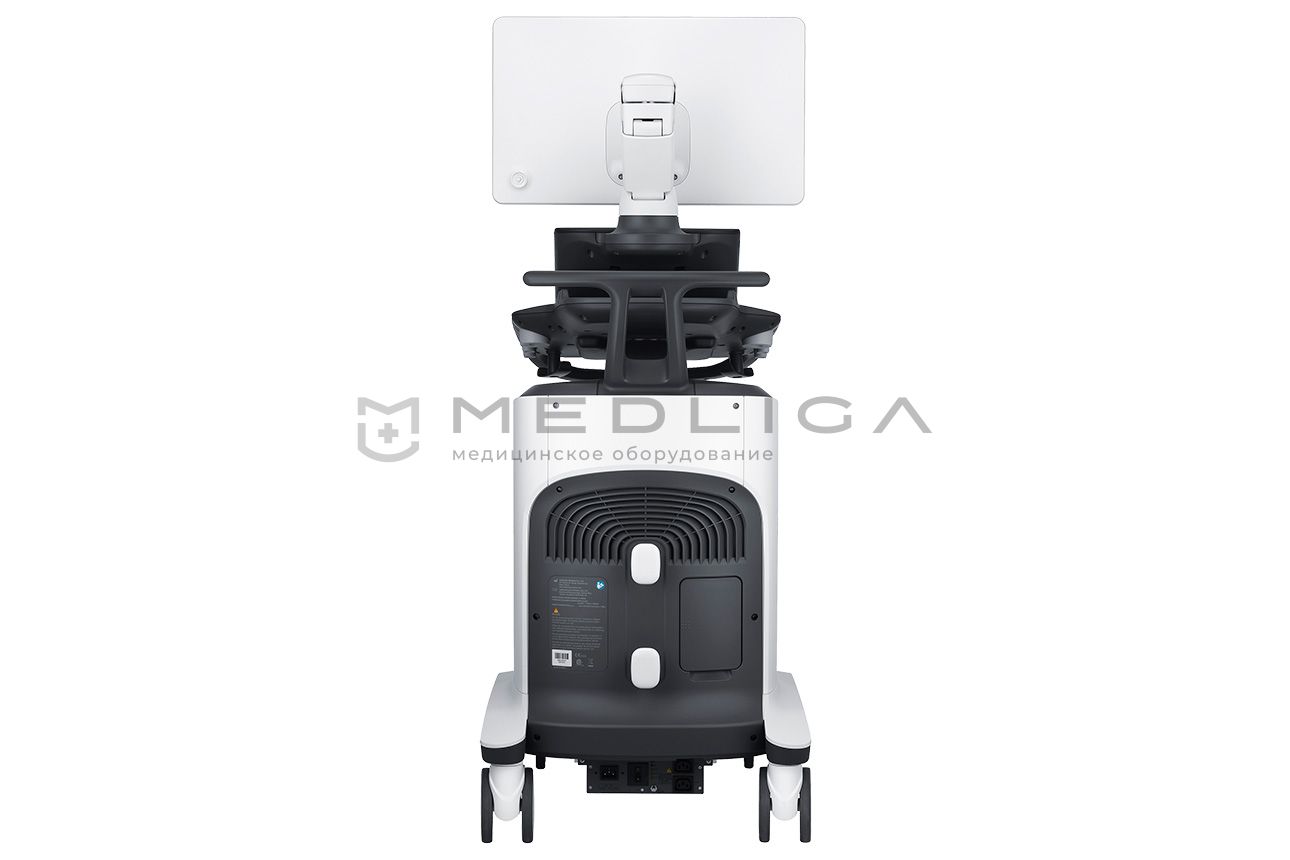

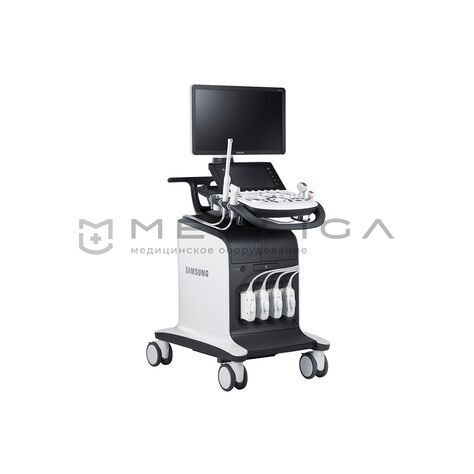

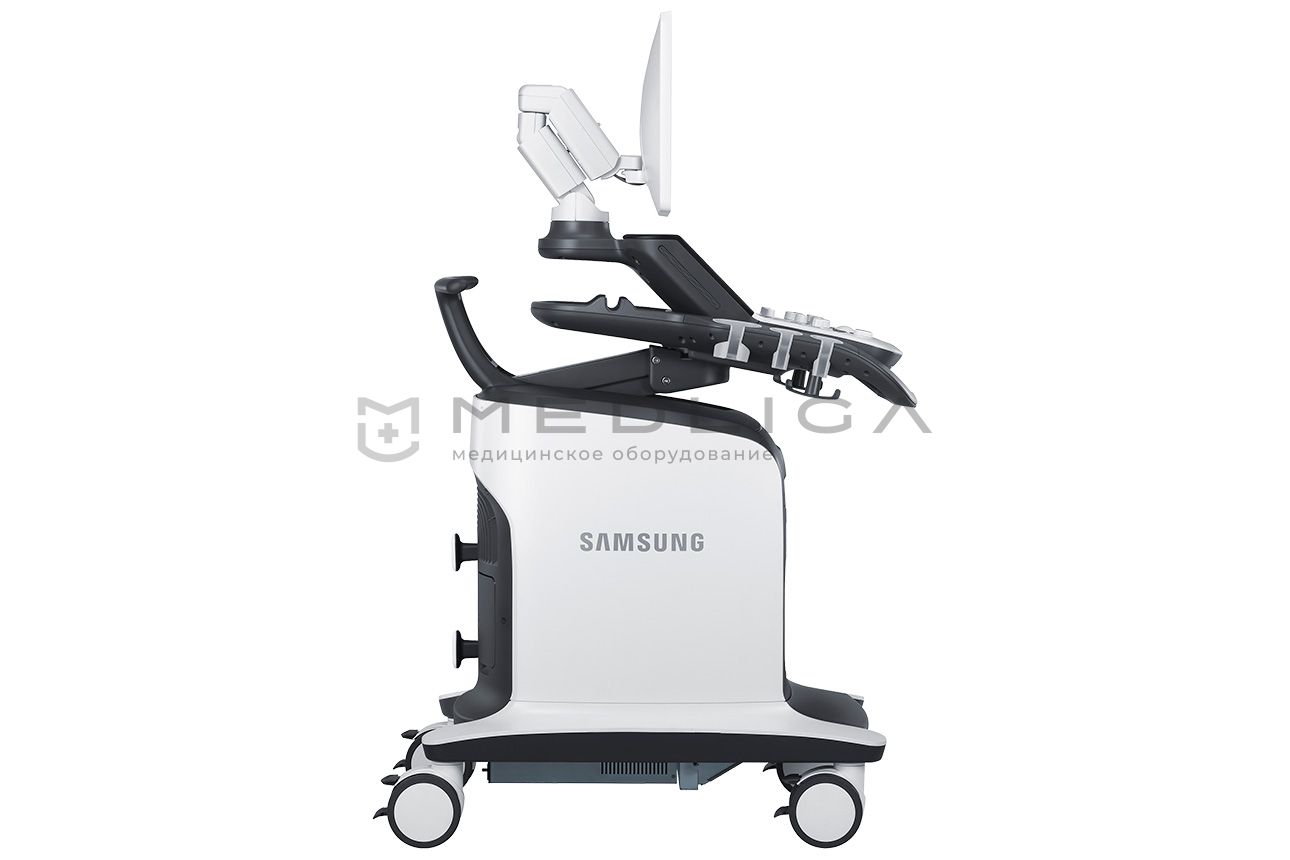

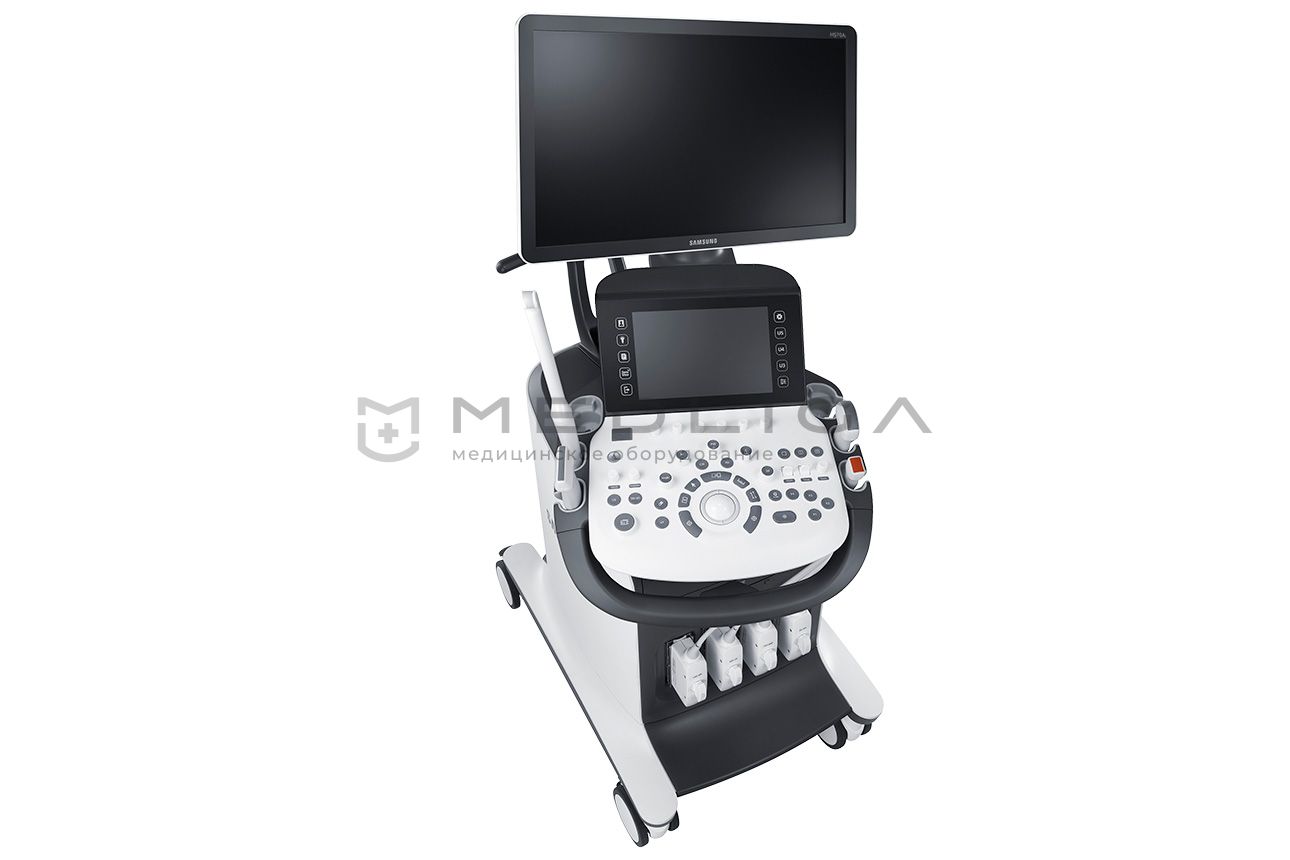

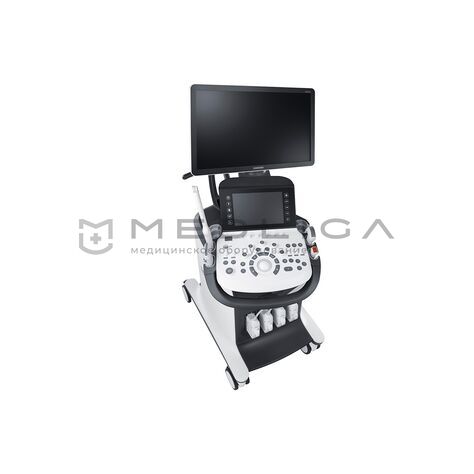

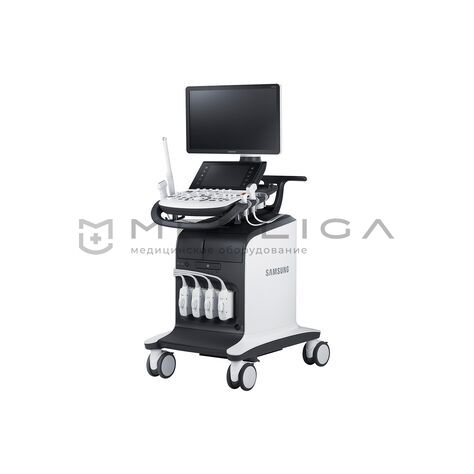

УЗИ аппарат Samsung HS70A

Samsung HS70A — экспертная стационарная ультразвуковая система, предназначенная для сложных клинических задач в различных областях медицины: от общей визуализации до кардиологии и акушерства. Аппарат сочетает продвинутые режимы сканирования, эргономичный дизайн и высокую производительность, обеспечивая точную диагностику даже при работе с трудными пациентами.

Вот подробное описание режимов визуализации, поддерживаемых ультразвуковой системой Samsung HS70A:

Основные режимы визуализации и технологии:

B-режим (2D). Основной режим серошкального двухмерного сканирования. Обеспечивает отображение анатомических структур в реальном времени с высокой детализацией. Поддерживает:

• Тканевую гармонику — повышает чёткость изображения за счёт улучшения пространственного разрешения и снижения шумов.
• Пульс-инверсную гармонику — повышает чувствительность визуализации структур с низким контрастом (например, печени или щитовидной железы).

M-режим. Одномерное отображение структур в движении, используется преимущественно в кардиологии для оценки работы клапанов, движения стенок и расчетов функциональных показателей сердца и ангиографии.  Дополнительно доступны:

• Анатомический M-режим — построение среза под произвольным углом, что особенно полезно при нестандартном расположении структур (требует кардиопакета).
• Цветной M-режим (CM) — отображение направленности и скорости потока в режиме М, позволяет оценивать гемодинамику в динамике (требуется наличие кардиопакета).

CD (Color Doppler). Цветовое допплеровское картирование кровотока с возможностью изменения угла инсонации. Позволяет визуализировать направление и скорость кровотока в сосудах и камерах сердца. Может использоваться совместно с анатомическим и B-режимами.

PD (Power Doppler). Энергетический допплер, чувствительный к слабым и медленным потокам. Особенно эффективен для оценки васкуляризации в тканях и новообразованиях.

DPDI (Directional Power Doppler Imaging). Направленный энергетический допплер. Объединяет чувствительность PD с возможностью отображения направления кровотока, что даёт дополнительную информацию при сложных сосудистых исследованиях.

TDI (Tissue Doppler Imaging) (при наличии кардиопакета).Тканевый допплер позволяет измерять скорость движения миокарда. Используется для количественной оценки систолической и диастолической функции сердца

PW (Pulsed Wave Doppler). Импульсно-волновой допплер с возможностью steering — изменения угла инсонации. Предназначен для анализа скорости кровотока в конкретном контрольном объеме.  Дополнительно:

• Автоматический анализ спектров — упрощает расчет гемодинамических параметров, таких как Vmax, Vmean, RI, PI и др.


HPRF (High Pulse Repetition Frequency). Режим импульсного допплера с высокой частотой повторения импульсов. Позволяет измерять высокие скорости кровотока в глубоко расположенных сосудах, когда есть ограничения по возможностям стандартного PW режима.

CW (Continuous Wave Doppler) (опция). Постоянно-волновой допплер используется для измерения очень высоких скоростей потока, как, например, при аортальном стенозе. Незаменим в эхокардиолографии.

3D-режим. Получение трехмерных изображений структур методом “свободной руки” обычными датчиками. Востребован, в частности, в гинекологии, урологии и онкологии.

4D-режим. Объемное сканирование в реальном времени. Используется преимущественно в акушерстве (оценка движений плода, мимики, конечностей), а также в гинекологии и хирургии.

Смешанные режимы отображения

Позволяют одновременное отображение нескольких режимов на одном экране для комплексной оценки:

• B/M,
• B/PWD,
• B/CD,
• B/PD,
• B/PD/PWD,
• B/CD/PWD.

Также поддерживаются режимы мультиэкранного отображения (2, 4 и более изображений), включая комбинированные режимы.

Трапециевидное сканирование. Для линейных датчиков — расширяет поле обзора за счёт формирования трапециевидной зоны сканирования, полезно при визуализации крупных анатомических структур или поверхностных органов.

Масштабирование. Цифровое увеличение изображения как в реальном времени, так и при просмотре сохранённых данных. Улучшает визуализацию мелких структур и помогает при проведении точных измерений.

Пакет опций УЗИ аппарата Samsung HS70A

Опции объемного сканирования и визуализации

• Smart 4D — объемная визуализация в реальном времени, подходит для акушерства и гинекологии.
• XI STIC — динамическое 4D-сканирование сердца плода (в т.ч. анализ движений клапанов и камер).
• HDVI — улучшение четкости границ между тканями с разной плотностью, полезно при выявлении аномалий.
• Realistic Vue — реалистичное 3D-изображение плода с виртуальным освещением для лучшей анатомической ориентации.

5D-модули для акушерства

• 2D NT — автоматическое измерение толщины воротникового пространства (ТВП) в 2D.
• 5D NT / 5D CNS / 5D LB — автоматическое получение и измерение:
  • ТВП  (NT),
  • интракраниального пространства плода (CNS),
  • длинных трубчатых костей плода (LB).
• 5D Follicle — расчет размеров и объемов фолликулов, полезен при мониторинге овуляции и ЭКО.

Эластография (оценка жесткости тканей) и онкология:

• ElastoScan — качественная оценка упругости тканей (щитовидная, молочная, предстательная железа).
• E-Breast / E-Thyroid — количественный анализ эластичности: молочная и щитовидная железа.
• S-Shearwave — эластография печени (сдвиговая волна): измерение жесткости и достоверности данных.

Онкология и диагностика образований

• S-Detect Breast / Thyroid — автоматическое распознавание и классификация по BI-RADS и TI-RADS:
  • Молочной железы (Breast),
  • Щитовидной железы (Thyroid).
• CEUS+ — поддержка контрастных исследований для оценки перфузии и сосудистой архитектуры.

Кардиология

• CW-допплер, порт для карандашных датчиков
• Strain+ — количественная оценка сократимости миокарда.
• Auto IMT+ / Arterial Analysis — автоматический анализ толщины комплекса интима-медиа, эластичности сосудов, графический анализ.
• Stress Echo — стресс-эхокардиография с возможностью сравнения фаз.
• Модуль ЭКГ — синхронизация УЗ-изображений с ЭКГ-кривой.

Дополнительные модули и удобство

• Панорамное сканирование — визуализация больших структур вне стандартного окна.
• DICOM — интеграция с PACS-системами, передача, архивирование, печать.
• ADVR — запись исследований на DVD в реальном времени.
• Ножная педаль управления — для быстрого переключения функций без помощи рук.
• Подогреватель геля — дополнительный комфорт пациенту во время сканирования.

Программы сканирования

Представленных пакетов и модулей для объемного сканирования ультразвукового аппарата Samsung HS70A:

Пакет Smart 4D

Комплексная система для объемной визуализации в акушерстве и гинекологии:

• Live 3D (4D) — объемное изображение в реальном времени.
• SFVI (Smart Filter Volume Imaging). Программная фильтрация 3D-изображений. Позволяет одним нажатием кнопки устранять шумы, усиливать чёткость и контрастность объемных (3D/4D) изображений. Это особенно важно для повышения диагностической ценности при визуализации сложных анатомических структур, например, лица плода или новообразований.
• FAD (Filtered Average Data). В акушерстве FAD чаще всего расшифровывается как Face Automatic Detection — автоматическое распознавание и выведение изображения лица плода при статичном объемном сканировании (Static 3D). Это облегчает навигацию и фокусировку на лице при 3D-визуализации, ускоряет получение информативных изображений для оценки анатомии лица.
• VSI (Volume Shading Imaging). Технология теневого отображения объемных данных. VSI придаёт 3D-изображениям градации оттенков с имитацией теней, что значительно повышает реализм и пространственное восприятие структуры. Это облегчает оценку сложных анатомических объектов, помогает выявлять дефекты и уточнять топографию патологических изменений.
• Smooth Cut применяется для улучшения точности реконструкции в 3D-плоскости. Smooth Cut «разглаживает» границы объемных изображений, устраняет артефакты и неровности на срезах, что особенно важно при анализе мелких структур или поверхностных дефектов. Это позволяет получить более чистое и информативное 3D-изображение для точной диагностики.

Пакет 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View) — отображение множества последовательных срезов объемного объекта (аналогично КТ).
• VolumeCT — объемная реконструкция в формате «куба» или пересекающихся плоскостей для улучшенной навигации внутри структуры.
• OVIX (Oblique View eXtended) — произвольные косые срезы в 3D, с возможностью наслоения полупрозрачных изображений (для лучшей визуализации структуры изнутри).

Пакет 3D MXI (мультиобъемная ультразвуковая томография)

• Multi Volume Slice — просмотр нескольких объемных срезов одновременно для более полного анализа сложных структур.
• Mirror View — отображение объекта с нескольких ракурсов (спереди, сбоку, сверху) в одном окне для лучшего пространственного восприятия.
• Multi OVIX — одновременное отображение нескольких косых срезов OVIX, что позволяет более точно оценивать патологические изменения в сложных анатомических зонах.

Инновационные технологии визуализации и оптимизации изображения

• S-Vue —  это технология монокристаллических датчиков, разработанная для повышения чувствительности, расширения диапазона рабочих частот и улучшения разрешения ультразвуковых изображений. Благодаря уникальной кристаллической структуре S-Vue transducers обеспечивают получение высококачественных изображений даже у пациентов с трудной акустикой и на большой глубине сканирования. Это позволяет врачам получать более чёткие, детализированные изображения при любых клинических задачах, включая сложные случаи.
• Quick Scan — это функция автоматической оптимизации изображения одним нажатием кнопки. Система анализирует получаемое изображение и мгновенно корректирует ключевые параметры (усиление, фильтры, частота, динамический диапазон) для выбранного режима и органа. Quick Scan значительно ускоряет рабочий процесс, обеспечивает consistently высокое качество визуализации и снижает влияние человеческого фактора при рутинных и сложных исследованиях.
• S-Harmonic — это усовершенствованная технология тканевой гармоники, которая обеспечивает более однородное и чёткое изображение на всей глубине сканирования. Она снижает уровень шумов и артефактов, особенно при визуализации глубоко расположенных структур или у пациентов с избыточным весом. S-Harmonic в сочетании с S-Vue датчиками позволяет получать исключительное качество изображений, что особенно важно для точной диагностики.
• ClearVision — это адаптивный алгоритм подавления спекл-шумов и артефактов в реальном времени. Он усиливает краевые контуры, увеличивает контрастность и делает изображение более чётким, особенно при визуализации мелких анатомических деталей. Эта функция облегчает интерпретацию изображений и повышает диагностическую ценность ультразвукового исследования.
• MultiVision — технология пространственного компаундинга (многолучевого составного сканирования). Она формирует итоговое изображение путём объединения данных, полученных под разными углами инсонации. В результате повышается чёткость границ структур, уменьшается зернистость и количество артефактов, улучшается визуализация в сложных анатомических зонах, таких как суставы и поверхностные образования.

Цветовое допплеровское картирование и диагностика сосудов

S-Flow™ — это усовершенствованная технология направленного энергетического (Power Doppler) картирования, разработанная для повышения чувствительности к слабым и медленным кровотокам, а также для визуализации мелких и периферических сосудов, которые могут быть недоступны для стандартных допплеровских режимов

S-Flow™ в Samsung HS70A предназначен для высокочувствительной, информативной и наглядной визуализации сосудистых структур и кровотока, что существенно расширяет возможности ультразвуковой диагностики в ангиологии, онкологии, акушерстве и других областях медицины.

Ключевые особенности и назначение УЗИ сканера Samsung HS70A

• Высокая чувствительность к низкоскоростному кровотоку: S-Flow позволяет выявлять кровоток в периферических и мелких сосудах, таких как сосуды почек или мозговые артерии, даже при очень низких скоростях движения крови.
• Отображение направления потока: В отличие от классического Power Doppler, S-Flow использует фазовую и амплитудную информацию для отображения не только интенсивности, но и направления кровотока, что облегчает интерпретацию сосудистых исследований.
• Улучшенная визуализация в сложных случаях: S-Flow помогает получать достоверные данные даже у пациентов с технически сложными условиями сканирования, повышая точность диагностики сосудистых патологий.
• Легкость обнаружения периферических сосудов: Технология оптимизирована для выявления даже самых мелких и труднодоступных сосудов, что особенно важно в ангиологии, онкологии и при исследовании поверхностных тканей.

Автоматизация рабочих процессов

EZ Exam™ — это функция автоматизации и стандартизации ультразвукового исследования, разработанная для упрощения и ускорения рабочего процесса врача.

Основные возможности и назначение

• Автоматизация этапов исследования: EZ Exam™ позволяет заранее создать или выбрать протокол обследования, включающий последовательность режимов, снимков, измерений и необходимых настроек для конкретной клинической задачи.
• Пошаговое выполнение: Система ведёт пользователя через все этапы исследования в заданном порядке, что минимизирует риск пропуска важных шагов и обеспечивает воспроизводимость результатов.
• Сокращение времени: Преобразует часто используемые пошаговые процедуры в единый, упрощённый процесс, что экономит время врача и повышает эффективность работы.
• Удобство и снижение ошибок: Упрощает выполнение сложных или рутинных исследований, снижая вероятность ошибок и влияния человеческого фактора.

Таким образом, EZ Exam™ помогает врачам стандартизировать и ускорить проведение ультразвуковых исследований, делая рабочий процесс более удобным, последовательным и надёжным, особенно при выполнении рутинных или массовых обследований.

Формирование ультразвукового луча и усиление сигнала

S-Vision™ — это фирменная цифровая архитектура формирования ультразвукового луча (beamformer) и движок обработки изображений, разработанные Samsung для экспертных и премиальных ультразвуковых систем, включая HS70A, RS80A и RS85

Основные функции и преимущества S-Vision™

• Высокоточная цифровая обработка сигнала: S-Vision™ beamformer обеспечивает более точную передачу и приём ультразвуковых сигналов, что приводит к значительному улучшению пространственного и контрастного разрешения изображения.
• Снижение шумов и артефактов: Благодаря продвинутым алгоритмам цифровой фильтрации S-Vision™ engine минимизирует шумы, устраняет артефакты и обеспечивает равномерность изображения по всей глубине сканирования.
• Повышенная детализация и однородность тканей: S-Vision™ позволяет получать чёткие и детализированные изображения даже при исследовании глубоко расположенных или сложно визуализируемых структур, что особенно важно для уверенной диагностики.
• Интеграция с современными датчиками: в сочетании с S-Vue™ технологией S-Vision™ раскрывает весь потенциал монокристаллических датчиков, обеспечивая превосходную визуализацию даже у пациентов с трудной акустикой.

Визуализация инвазивных процедур

Needle Mate™ — это специализированная функция ультразвуковых систем Samsung, предназначенная для повышения точности и безопасности при проведении инвазивных процедур под контролем УЗИ, таких как биопсии, пункции, аспирации, введение катетеров и нервные блокады.

Основные возможности и преимущества Needle Mate™

• Точное определение положения иглы: Needle Mate™ использует программные алгоритмы для выделения и визуализации иглы на ультразвуковом изображении, даже если игла расположена под сложным углом или в труднодоступной зоне. Это достигается за счёт усиления контрастности иглы относительно окружающих тканей и оптимизации угла сканирования.
• Функция обеспечивает высокую точность при навигации иглы, что особенно важно для минимизации риска осложнений и повышения уверенности врача при проведении процедур.
• Повышение безопасности и эффективности: Needle Mate™ помогает сократить время процедуры, снизить вероятность ошибок и повысить безопасность для пациента, а также улучшить рабочий процесс врача.
• Применение: Needle Mate™ востребован при проведении биопсий, инъекций, установки катетеров, дренирования кист, нервных блокад и других инвазивных вмешательств под контролем УЗИ как в общей медицине, так и в ветеринарии.

Таким образом,   Needle Mate™ — это программная опция, которая значительно облегчает и повышает безопасность ультразвуково-направленных инвазивных процедур за счёт точной визуализации иглы, улучшения контроля её положения и снижения риска осложнений.

Базовые измерения по режимам

B-режим

• Расстояние (Distance): измерение линейных расстояний между двумя точками (например, длина органа, толщина стенки, диаметр образования).
• Периметр (Perimeter): измерение длины контура выбранной структуры (например, периметр кисты или органа).
• Площадь (Area): вычисление площади замкнутой области, выделенной на изображении (например, площадь опухоли, органа, камеры сердца).
• Окружность (Circumference): измерение длины окружности, построенной по выбранным точкам (например, окружность головы плода).
• Эллипс (Ellipse): измерение площади и периметра эллипса, что удобно для быстрого анализа округлых структур.
• Объём (Volume): расчёт объёма структуры по нескольким срезам или с использованием формулы эллипсоида (например, объём почки, предстательной железы, кисты).
• Угол (Angle): измерение углов между анатомическими структурами или ориентации патологических изменений.

Допплеровские режимы

В допплеровских режимах на ультразвуковом аппарате Samsung HS70A можно проводить следующие основные измерения и расчёты, которые используются для оценки сосудистой гемодинамики, работы сердца и состояния кровотока. Основные измерения в допплеровских режимах:

• Максимальная скорость кровотока (Vmax): определение пиковых систолических и диастолических скоростей в сосудах и клапанах сердца.
• Средняя скорость кровотока (Vmean): усреднённая скорость потока за определённый период сердечного цикла.
• Минимальная скорость кровотока (Vmin): минимальная диастолическая скорость.
• Индекс резистентности (RI, Resistive Index): отражает сопротивление кровотоку в сосуде, рассчитывается по формуле RI = (Vmax – Vmin)/Vmax.
• Индекс пульсации (PI, Pulsatility Index): характеризует пульсацию кровотока, PI = (Vmax – Vmin)/Vmean.
• Время ускорения (Acceleration Time): время от начала потока до пика систолической скорости.
• Градиент давления (Pressure Gradient): расчёт разницы давления на основе допплеровских скоростей, используется в кардиологии для оценки клапанных стенозов.
• Расчёт объёма кровотока (Flow Volume): интеграция площади под спектральной кривой для оценки объёма крови, проходящего через сосуд за единицу времени.
• Соотношение систолической и диастолической скорости (S/D ratio): важно в акушерстве и сосудистой диагностике.
• Трассировка спектра (Auto Trace): автоматическое построение и анализ спектральной кривой для ускорения расчётов и снижения влияния человеческого фактора.
• Угловые и временные параметры: измерение временных интервалов, углов инсонации, длительности фаз сердечного цикла.

Дополнительные возможности

• Тканевой допплер (TDI): измерение скоростей движения миокарда для количественной оценки функции сердца.
• Color Doppler и Power Doppler: визуализация направления и интенсивности кровотока, полуколичественная оценка васкуляризации тканей и опухолей.
• CW (Continuous Wave Doppler): измерение очень высоких скоростей кровотока, например, при выраженных клапанных стенозах.
• PW (Pulsed Wave Doppler): локализованное измерение скоростей в заданной точке сосуда или клапана.
• HPRF (High Pulse Repetition Frequency): измерение высоких скоростей в глубоко расположенных сосудах.

Примеры клинических применений

• Сосудистая диагностика: измерения скоростей и индексов в сонных, почечных, маточных, периферических артериях и венах.
• Акушерство: допплерометрия сосудов плода, пупочной и мозговой артерий, венозного протока.
• Кардиология: спектральные измерения на клапанах, в выходных трактах, определение градиентов давления, оценка регургитаций и стенозов.

Таким образом, в допплеровских режимах Samsung HS70A поддерживает широкий спектр количественных и качественных измерений: скорости, индексы, временные параметры, объём кровотока, градиенты давления, что обеспечивает комплексную оценку гемодинамики и состояния сосудистой системы.

M-режим

В М-режиме (motion mode, режиме движения) на ультразвуковом аппарате Samsung HS70A можно проводить следующие основные измерения:

• Временные интервалы: измерение длительности различных фаз сердечного цикла, например, систолы и диастолы, а также временных интервалов между движениями структур (например, между открытием и закрытием клапанов)
• Расстояния: определение линейных размеров между анатомическими структурами, таких как толщина стенок желудочков сердца, размеры полостей (например, диаметр левого желудочка в систолу и диастолу, размеры предсердий, аорты)
• Амплитуда движения: измерение амплитуды смещения анатомических структур, например, excursion (смещение) створок клапанов, межжелудочковой перегородки, стенок желудочков
• Скорость движения: оценка скорости движения стенок сердца или клапанов (например, скорость закрытия/открытия митрального клапана).
• Угол наклона: измерение угла движения структур (например, при анализе траектории движения створок клапана)
• Трассировка движения: автоматическая или ручная трассировка контура движущейся структуры для последующего анализа параметров движения
• Специализированные кардиологические параметры:
  • TAPSE (Tricuspid Annular Plane Systolic Excursion): оценка продольной сократимости правого желудочка по смещению кольца трикуспидального клапана
  • Фракция укорочения левого желудочка (Fractional Shortening): расчет на основе диаметров ЛЖ в систолу и диастолу.
  • Расчёт фракции выброса (Teichholz): по данным М-режима для оценки насосной функции сердца

Применение М-режима:
М-режим особенно востребован в кардиологии для количественной оценки функции сердца: анализа движения и толщины стенок желудочков, работы клапанов, измерения размеров полостей, а также для расчёта специализированных параметров (например, TAPSE, фракция укорочения, фракция выброса). Таким образом, в М-режиме на Samsung HS70A можно проводить измерения времени, расстояния, амплитуды, угла, а также специализированные кардиологические параметры для комплексной количественной оценки движущихся анатомических структур, преимущественно сердца.

Пакеты расчётов по направлениям

Акушерство

Фетометрия. Включает измерения основных параметров плода:

• Бипариетальный диаметр (BPD),
• Окружность головы (HC),
• Окружность живота (AC),
• Длина бедра (FL),
• Длина плеча, предплечья, голени, ключицы, позвоночника и др.
• Позволяет оценивать соответствие размеров плода сроку беременности, темпы роста, а также выявлять задержку развития или макросомию.

5D NT™ (Nuchal Translucency Measurement)

• Автоматизированное измерение толщины воротникового пространства (ТВП) плода в I триместре.
• Система автоматически определяет и выводит срединно-сагиттальную плоскость, увеличивает изображение и выполняет измерение ТВП, снижая влияние человеческого фактора и повышая воспроизводимость результатов

2D NT

• Быстрое и точное ручное измерение толщины воротникового пространства в 2D-режиме одним кликом, что особенно важно для скрининга хромосомных аномалий в I триместре

5D CNS™ (Fetal Brain Measurement)

• Автоматизация измерений структур мозга плода.
• Позволяет получить 6 стандартных параметров (BPD, HC, OFD, Vp, TCD, CM) из трёх поперечных срезов, что упрощает и ускоряет оценку развития центральной нервной системы плода

5D LB™ (Fetal Long Bone Detection)

• Автоматическое определение и измерение длинных трубчатых костей плода (бедро, голень, плечо и др.) на основе объёмных данных.
• Повышает точность и снижает время исследования, особенно при подозрении на дисплазии или задержку роста

5D Follicle™

• Автоматическое определение и измерение размеров и объёмов фолликулов в яичниках.
• Использует 3D-данные для быстрой и точной оценки овариального резерва и мониторинга стимуляции при ЭКО

Формулы оценки веса плода

• Встроенные формулы (Hadlock 1–4, Hansmann, Merz) для автоматического расчёта предполагаемой массы плода на основе фетометрических параметров

Допплерометрия

• Измерения кровотока в пупочной, мозговой, маточных артериях, аорте, венозном протоке и других сосудах плода и матери.
• Позволяет оценивать плацентарный и плодовый кровоток, выявлять признаки гипоксии и фетоплацентарной недостаточности

Измерения дополнительных структур

• Оценка мозжечка, боковых желудочков, носовой кости, шейной складки, цистерны, межглазничного расстояния, почек, уха, ступни, фаланг, индекса околоплодных вод (AFI) и др.

Гибкие таблицы и пользовательские шаблоны

• Возможность создания собственных таблиц для расчётов и шаблонов для стандартизации протоколов исследований

Таким образом, пакеты расчётов в акушерстве на Samsung HS70A охватывают все ключевые этапы пренатальной диагностики: фетометрию, оценку мозговых структур, длинных костей, толщины воротникового пространства, фолликулов, а также допплерометрию и расчёт массы плода. Это обеспечивает комплексный, быстрый и стандартизированный подход к оценке состояния матери и плода на протяжении всей беременности.

Гинекология

Измерения матки:

• Линейные размеры матки (длина, ширина, толщина),
• Объём матки (расчёт по формуле эллипсоида),
• Оценка формы и структуры миометрия, эндометрия.

Измерения эндометрия:

• Толщина эндометрия (в мм),
• Площадь и объём эндометрия (при необходимости),
• Оценка однородности и структуры эндометрия (важно при подготовке к ЭКО и диагностике гиперплазий).

Измерения яичников:

• Линейные размеры яичников (длина, ширина, толщина),
• Объём яичников (автоматический или ручной расчёт),
• Оценка эхоструктуры, выявление кист, опухолей, стромальных изменений.

Фолликулометрия (5D Follicle™):

• Автоматическое определение, подсчёт и измерение размеров и объёмов фолликулов в каждом яичнике,
• Визуализация и динамическое отслеживание роста фолликулов в цикле и при стимуляции овуляции (ЭКО),
• Графическое отображение распределения фолликулов.

Измерения кист и опухолей:

• Линейные размеры (три измерения),
• Расчёт площади и объёма образования,
• Оценка контуров, структуры, наличия перегородок и включений.

Допплерометрия сосудов малого таза:

• Измерения кровотока в маточных и яичниковых артериях (с обеих сторон),
• Расчёт индекса резистентности (RI), индекса пульсации (PI), систолической и диастолической скорости (S/D),
• Оценка васкуляризации опухолей, кист, эндометрия (полуколичественная и количественная).

3D/4D-измерения:

• Объёмные измерения матки, эндометрия, яичников, кист и опухолей в статике и в реальном времени,
• Использование пакетов 3DXI, 3DMXI, Smart 4D для мультисрезовой и мультиобъёмной оценки сложных структур,
• Возможность виртуальной гистероскопии (оценка полости матки в 3D).

Эластография (ElastoScan, E-Breast):

• Качественная и количественная оценка жесткости тканей (например, при дифференциации доброкачественных и злокачественных опухолей),
• Расчёт индекса эластичности для новообразований.

S-Detect™:

• Автоматизированный анализ и классификация образований (например, кист и опухолей яичников, новообразований молочной железы) с использованием международных шкал (BI-RADS, TI-RADS)

Таким образом, пакеты расчётов в гинекологии на Samsung HS70A включают автоматизированные и ручные измерения матки, яичников, эндометрия, фолликулов, кист и опухолей, допплерометрию сосудов, объёмные 3D/4D-измерения и эластографию. Это обеспечивает комплексную и точную ультразвуковую диагностику для всех задач современной гинекологии

Кардиология

Пакеты расчётов для сердца взрослого. В системе Samsung HS70A реализованы следующие ключевые пакеты и функции для эхокардиографии взрослых.

M-режим (Motion mode):

• Измерения размеров и толщины стенок левого и правого желудочков (ЛЖ, ПЖ), предсердий (ЛП, ПП), диаметр аорты.
• Расчёт фракции укорочения (Fractional Shortening) и фракции выброса (Teichholz), что важно для оценки насосной функции сердца.
• TAPSE (Tricuspid Annular Plane Systolic Excursion) — оценка продольной сократимости правого желудочка.

B-режим (2D):

• Линейные и объёмные параметры камер сердца и предсердий.
• Масса миокарда, индекс массы миокарда.
• Оценка клапанов, межжелудочковой перегородки, перикарда.

Цветное допплеровское картирование (CD):

• Визуализация направления и характера кровотока через клапаны и межсердечные перегородки.
• Полуколичественная оценка регургитаций, сбросов через дефекты перегородок.

Импульсно-волновой допплер (PW):

• Измерения скоростей кровотока через все основные клапаны и выходные тракты.
• Расчёт максимальных, средних скоростей, времён выброса и релаксации, индексов сопротивления.

Постоянно-волновой допплер (CW):

• Оценка высоких скоростей кровотока при выраженных стенозах клапанов.
• Расчёт градиентов давления.

Тканевой допплер (TDI):

• Количественная оценка локальной сократимости миокарда ЛЖ и ПЖ.
• Измерения скоростей движения миокарда в систолу и диастолу.

Strain+ (Global and Segmental Strain):

• Автоматический количественный анализ глобальной и сегментарной деформации (strain) миокарда левого желудочка.
• Отображение Bull’s Eye и трёх стандартных проекций ЛЖ для быстрой оценки функции.

Stress Echo:

• Протоколы стресс-эхокардиографии (нагрузочные, медикаментозные, диастолические), включая автоматизированную оценку движения стенок и формирование отчёта.

Arterial Analysis/Auto IMT+:

• Автоматизированный анализ толщины комплекса интима-медиа, эластичности сосудов, построение графиков.

Пакеты расчётов для сердца плода

Для фетальной эхокардиографии и оценки сердца плода в Samsung HS70A доступны следующие пакеты:

B-режим:

• Соотношение размеров сердца и грудной клетки.
• Измерения размеров камер сердца, толщины стенок, межжелудочковой перегородки.

M-режим:

• Измерения параметров ЛЖ и ПЖ, межжелудочковой перегородки, толщины стенок в систолу и диастолу.
• Оценка ЧСС плода (автоматический расчёт).

Допплеровские режимы:

• Оценка кровотока через клапаны, венозный проток, аорту, легочную артерию.
• Расчёт индекса преднагрузки, скорости кровотока, индексов резистентности и пульсации.

XI STIC (eXtended Imaging Spatio-Temporal Image Correlation):

• Динамическое 4D-сканирование сердца плода для анализа движений клапанов и камер.
• Позволяет получать объёмные и мультипланарные изображения для сложной оценки анатомии и функции.

HDVI (High Definition Volume Imaging):

• Повышение чёткости границ между тканями, улучшение визуализации сложных структур сердца плода.

3D/4D-режимы:

• Объёмная реконструкция сердца для пространственной оценки анатомии и выявления врождённых пороков развития.

Краткое описание возможностей

Таким образом, Samsung HS70A оснащён экспертными пакетами расчётов для комплексной оценки сердца взрослых (морфология, функция, гемодинамика, стресс-эхо, strain-анализ) и сердца плода (размеры, ЧСС, кровоток, объёмная эхокардиография, мультипланарная реконструкция), что позволяет проводить точную и стандартизированную диагностику в кардиологии и перинатальной медицине

Сосудистая диагностика

 Auto IMT+ (Automatic Intima-Media Thickness)

• Автоматическое измерение толщины комплекса интима-медиа (КИМ) сонных и других артерий.
• Позволяет быстро и точно оценить степень атеросклеротических изменений, проводить скрининг и мониторинг сосудистых заболеваний.
• Включает полуавтоматическую и ручную трассировку, построение графиков и отчётов

Arterial Analysis

• Полуавтоматическая оценка морфологического и функционального состояния сосудов.
• Измеряет толщину интима-медиа, диаметр, площадь просвета, жёсткость стенки (stiffness), эластичность, индекс пульсации (PI), индекс резистентности (RI)
• Позволяет выявлять функциональные изменения сосудов до появления морфологических признаков патологии, что важно для ранней диагностики атеросклероза и оценки риска сердечно-сосудистых осложнений.

Расчёты скоростей и индексов кровотока

• Включают измерения максимальной (Vmax), средней (Vmean) и минимальной (Vmin) скоростей кровотока, индексов пульсации (PI) и резистентности (RI), соотношения систолической и диастолической скорости (S/D), времени ускорения (AT), объёма кровотока (Flow Volume).
• Используются для оценки проходимости сосудов, степени стеноза, оценки гемодинамики в артериях и венах конечностей, сонных, почечных, маточных и других сосудов

Расчёт степени стеноза

• Автоматический или полуавтоматический расчёт процента стеноза по площади и диаметру сосуда.
• Важен для диагностики и планирования лечения при атеросклеротических поражениях, особенно в сонных и периферических артериях

Объёмный кровоток

• Оценка объёма крови, проходящего через сосуд за единицу времени (Flow Volume).
• Применяется для количественной оценки гемодинамики в магистральных и органных сосудах, например, в почечных артериях, брахиоцефальных сосудах

Допплерометрия вен

• Измерение диаметра, скорости кровотока, оценка проходимости и клапанной недостаточности вен нижних и верхних конечностей.
• Включает полуавтоматическую трассировку спектра и построение отчётов

Транскраниальная допплерография (TCD)

• Оценка кровотока в мозговых артериях, измерение скоростей, индексов, расчёт функциональных параметров для диагностики сосудистых заболеваний головного мозга

Таким образом, Пакеты расчётов для сосудистых исследований в Samsung HS70A включают Auto IMT+, Arterial Analysis, автоматические и полуавтоматические измерения скоростей, индексов, объёма кровотока, степени стеноза, а также специализированные протоколы для всех основных сосудистых бассейнов. Это обеспечивает комплексную, стандартизированную и высокоточную диагностику сосудистых заболеваний.

Урология

Мочевой пузырь:

• Общий объём мочевого пузыря — автоматический или ручной расчёт по трём измерениям (длина, ширина, высота) с использованием формулы эллипсоида.
• Остаточный объём мочевого пузыря — измерение объёма после мочеиспускания для оценки задержки мочи и диагностики инфравезикальной обструкции.
• Динамическое отслеживание наполнения и опорожнения мочевого пузыря — используется для функциональных исследований и мониторинга терапии.

Предстательная железа:

• Объём предстательной железы — автоматический или ручной расчёт по трём осям (длина, ширина, высота), включая общий объём и объёмы по зонам (например, периферическая, центральная, транзиторная зоны).
• Оценка структуры и эхогенности — выявление гиперплазии, опухолей, кист, кальцинатов.
• Допплерометрия сосудов простаты — количественная и полуколичественная оценка кровотока для диагностики воспалительных и опухолевых процессов.

Почки:

• Объём почки — расчёт по трём измерениям с использованием формулы эллипсоида.
• Размеры почки — длина, ширина, толщина.
• Оценка паренхимы и лоханочно-чашечной системы — выявление кист, опухолей, гидронефроза, конкрементов.
• Допплерометрия сосудов почки — измерение индекса резистентности (RI), индекса пульсации (PI), максимальной и средней скорости кровотока для оценки ренальной гемодинамики.

Семенные пузырьки и другие структуры:

• Размеры и объём семенных пузырьков — важны при обследовании на бесплодие и воспалительные заболевания.
• Измерения и оценка новообразований, кист, абсцессов — во всех урологических органах.

3D/4D-режимы:

• Объёмная реконструкция мочевого пузыря, простаты, почек — для более точной оценки анатомии и патологических изменений.
• Возможность мультисрезовой и мультиобъёмной оценки сложных структур — с помощью пакетов 3DXI и 3DMXI.

Таким образом, пакеты расчётов для урологии на Samsung HS70A включают автоматические и ручные измерения объёма и размеров мочевого пузыря, предстательной железы и почек, допплерометрию сосудов, 3D/4D визуализацию и оценку дополнительных структур, что обеспечивает комплексную и точную ультразвуковую диагностику в урологической практике
