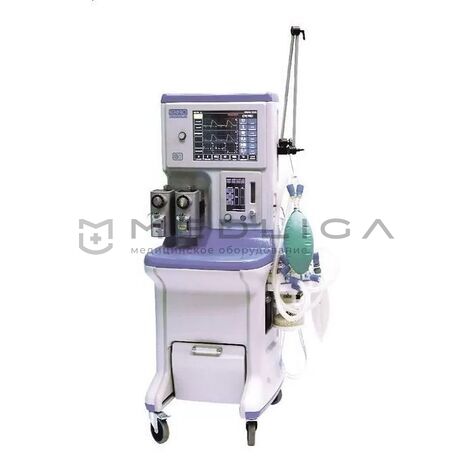

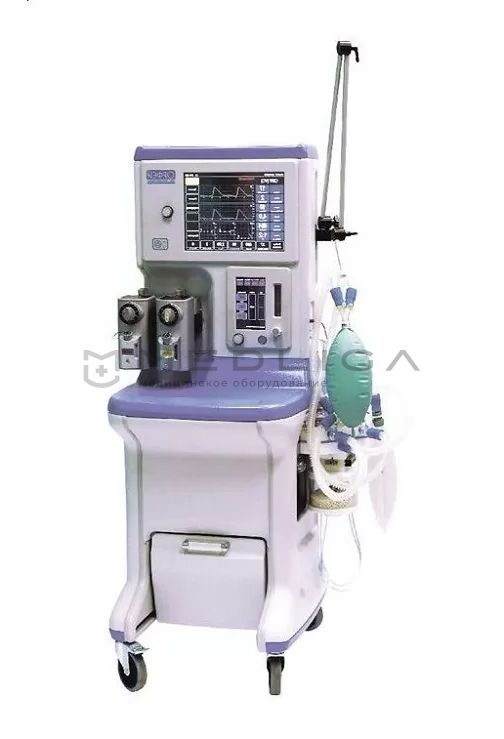

Аппарат для ингаляционного наркоза «Орфей-М» с электронным ротаметром
Арт.: M013435
Аппарат для ингаляционного наркоза удобен не только для введения наркотического вещества, но и для отслеживания показателей дыхания. Дисплей, интегрированный в переднюю панель корпуса, предназначен для регулировки параметров вентиляции, комфортный интерфейс прост в изучении и одинаков в любой области применения.
Класс: Высокий
Ротаметры (флоуметры): Электронные
Тип контура: Закрытый, Полуоткрытый/ Полузакрытый
Дыхательный объем в VCV, мл: 20 – 1600
Размеры (Ш×В×Г), мм: 810х1600х760
Описание
Это современный универсальный аппарат, который позволяет проводить ингаляционную анестезию у взрослых и детей с массой тела от двух килограмм. Смеситель газов с электронным управлением позволяет работать низким и метаболическим потоком свежего газа. Электроприводной вентилятор с электронным управлением реализует режимы принудительной и вспомогательной вентиляции легких с контролем по объему, по давлению и по давлению с гарантированным объёмом. Также реализован режим самостоятельного дыхания с постоянным положительным давлением в дыхательных путях, поддержкой самостоятельных вдохов давлением и защитой от АПНОЭ. Триггер попыток вдоха имеет возможность тонкой регулировки чувствительности и может работать и по потоку, и по давлению. Аппарат «Орфей-М» — модульная анестезиологическая система. По желанию заказчика аппарат можно укомплектовать испарителями под галотан, изофлюран, энфлюран, севофлюран и различными модулями:
— капнографом
— мультигазовым монитором прямого или бокового потока
— монитором жизненных функций пациента
Многоуровневая система обеспечения безопасности пациента соответствует самым современным стандартам:

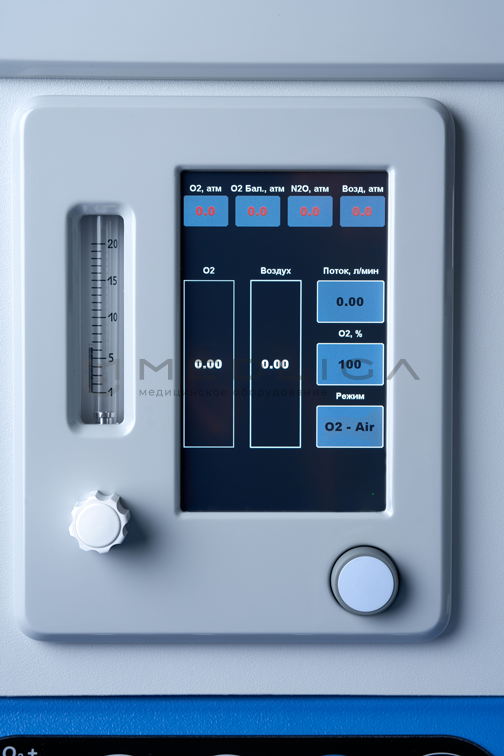

- Смеситель газов с электронным управлением и автоматической системой защиты от подачи в дыхательный контур гипоксической смеси.
- Возможность подключения резервного источника кислорода без отключения основного.
- Настраиваемая защита пациента от высокого давления в дыхательных путях и атмосферный клапан для предотвращения активного выдоха при разгерметизации контура пациента.
- Настраиваемый клапан сброса избыточного давления при ручной вентиляции.
- Кислородный датчик в дыхательном контуре позволяет вести мониторинг концентрации кислорода в дыхательной смеси.
- Настраиваемая система тревожной сигнализации в соответствии с ГОСТ IEC 60601-1-8-2011.
- Легкосъемная дыхательная система с возможностью полной разборки и стерилизации.
- Автоматическая защита от АПНОЭ пациента в режиме самостоятельного дыхания с постоянным положительным давлением в дыхательных путях.
- Полный мониторинг состава дыхательной смеси на вдохе и на выдохе.
Мониторинг всех параметров дыхательной механики в удобной для анестезиолога форме представления:
- Сенсорный экран (15 дюймов) с удобной и интуитивно понятной настройкой параметров вентиляции.
- Настраиваемые параметры отображения кривых потока, давления, объема и дыхательных петель, оксиграммы, капнограммы, кривых концентрации анестетиков.
- Отображение МАК с коррекцией значения по возрасту пациента.
- Отображение трендов.
- Простой в освоении интерфейс пользователя не требует привыкания и обеспечивает легкий мониторинг процесса вентиляции.
Характеристики
Страна изготовления
Россия
Вид оборудования
НДА
Управление
Сенсорное — если большинство кнопок являются сенсорными на дисплее.
Кнопки — это жесткие кнопки на корпусе рядом с дисплеем.
- Сенсорный экран/ Кнопки
Ротаметры (флоуметры)
Устройство для измерения объемного расхода газа и жидкости. Измеряют скорость потока газовой смеси определенного газа или смеси газов
- Электронные
Тип контура
Дыхательный контур обеспечивает подачу анестетиков и кислорода в дыхательные пути и выведение из легких выдыхаемой смеси.
Открытый контур – во время вдоха в дыхательные пути больного поступает атмосферный воздух с примесью наркотического вещества, а выдох производится наружу в окружающую среду
Полуоткрытый контур – вдох осуществляется из аппарата, где создается смесь кислорода с наркотическим веществом, а выдох в атмосферу.
Полузакрытый контур - больной вдыхает дыхательную смесь из аппарата, а выдох происходит частично в атмосферу, частично в аппарат. Требует анализатор СО2
Закрытый контур - Вдох осуществляется из аппарата, выдох – полностью в аппарат. Выдыхаемая газонаркотическая смесь поступает в аппарат и в адсорбере освобождается от углекислоты. Затем, соединяясь с вновь образующейся свежей наркотической смесью, поступает к больному, Таким образом, происходит полная рециркуляция наркотической смеси.
- Закрытый
- Полуоткрытый/ Полузакрытый
Дыхательный объем в VCV, мл
Обьем газовой смеси, доставляемый пациенту за один дыхательный цикл в режиме объемной вентиляции
20 – 1600
Optimizer/Оптимизация потока газов
Нет
Вариант со встроенным компрессором
- Нет
Центральный тормоз
Нет
Галотан
Да
Десфлюран
Нет
Изофлюран
Да
Севофлюран
Да
Фторотан
Да
Энфлюран
Да
Режимы ИВЛ
VCV/PCV
VCV - Volume Control Ventilation (CMV, VC-CMV, IPPV, VCV и т.д.) Вентиляция с контролем по объему. Принудительный режим вентиляции (CMV).
Врачом задаются: дыхательный объем (в мл), частота вентиляции в минуту, соотношение вдоха и выдоха. Респиратор подает заданный дыхательный объем в легкие пациента и переключается на выдох при его достижении. Выдох происходит пассивно.
PCV - Pressure controlled ventilation (PCV, PC-CMV) Вентиляция с контролем по давлению. Принудительный режим вентиляции(CMV).
Врачом задаются: инспираторное давление (давление на вдохе), частота вентиляции в минуту, соотношение вдоха и выдоха. Респиратор подает поток в легкие пациента до достижения инспираторного давления и переключается на выдох. Выдох происходит пассивно.
- Да
SIMV (SIMV-VC/SIMV-PC)
SIMV - Synchronized Intermittent Mandatory Ventilation синхронизированная перемежающаяся принудительная вентиляция. Принудительно-вспомогательный режим.
ℹ️ Принцип режима состоит в следующем - врач задает необходимое число принудительных вдохов и параметры для них, но пациенту позволяется при этом дышать самостоятельно, причем число самостоятельных вдохов будет включено в число заданных.
ℹ️ Кроме того, слово "синхронизированная" означает, что принудительные вдохи будут включаться в ответ на дыхательную попытку пациента. Если же пациент не будет дышать совсем, то респиратор будет исправно давать ему заданные принудительные вдохи.
VC-SIMV - для формирования аппаратных вдохов пациенту задается принцип вентиляции по объему
PC-SIMV - для формирования аппаратных вдохов пациенту задается принцип вентиляции по давлению
ℹ️ Принцип режима состоит в следующем - врач задает необходимое число принудительных вдохов и параметры для них, но пациенту позволяется при этом дышать самостоятельно, причем число самостоятельных вдохов будет включено в число заданных.
ℹ️ Кроме того, слово "синхронизированная" означает, что принудительные вдохи будут включаться в ответ на дыхательную попытку пациента. Если же пациент не будет дышать совсем, то респиратор будет исправно давать ему заданные принудительные вдохи.
VC-SIMV - для формирования аппаратных вдохов пациенту задается принцип вентиляции по объему
PC-SIMV - для формирования аппаратных вдохов пациенту задается принцип вентиляции по давлению
Да
PCV-VG
Режим с переключением с вдоха на выдох при достижении порогового уровня давления с целевым дыхательным объёмом.
Да
SIMV-VG
SIMV – Volume Guarantee (SIMV-PRVC, SIMV-APV, SIMV-AF). Режим в котором все вдохи управляемы по-давлению, принудительные вдохи выполняются с подстройкой для достижения целевого дыхательного объёма, а спонтанные вдохи – это обычное PSV.
Да
CPAP/PS
PS - Pressure Support (поддержка давлением). При проведении вентиляции в режиме Pressure Support врач устанавливает только три параметра – величину создаваемого респиратором давления в дыхательных путях, уровень РЕЕР и чувствительность триггера. Главное отличие режима Pressure Support от других режимов вентиляции по давлению состоит в способе переключения респиратора на выдох – «по потоку». Требует обязательной дыхательной попытки больного, т.е. происходит только по требованию. Режим может применяться как в качестве самостоятельного варианта ИВЛ, так и для поддержки спонтанных вдохов при реализации алгоритма SIMV.
CPAP - Continuous Positive Airway Pressure. Обеспечивает постоянное положительное давление в дыхательных путях при спонтанном дыхании за
счёт постоянного потока газовой смеси в дыхательном контуре. Подвид PS. Частоту обязательных вдохов и величину Pressure Support устанавливают на ноль. Величину CPAP регулируют ручкой РЕЕР. В режиме CPAP респиратор, стремясь поддерживать установленный врачом уровень давления в дыхательных путях, постоянно подает в них поток кислородно-воздушной смеси, существенно облегчая дыхание больного.
CPAP - Continuous Positive Airway Pressure. Обеспечивает постоянное положительное давление в дыхательных путях при спонтанном дыхании за
счёт постоянного потока газовой смеси в дыхательном контуре. Подвид PS. Частоту обязательных вдохов и величину Pressure Support устанавливают на ноль. Величину CPAP регулируют ручкой РЕЕР. В режиме CPAP респиратор, стремясь поддерживать установленный врачом уровень давления в дыхательных путях, постоянно подает в них поток кислородно-воздушной смеси, существенно облегчая дыхание больного.
Да
PSV, включая вентиляцию АПНОЭ
PS - Pressure Support (поддержка давлением). При проведении вентиляции в режиме Pressure Support врач устанавливает только три параметра – величину создаваемого респиратором давления в дыхательных путях, уровень РЕЕР и чувствительность триггера. Главное отличие режима Pressure Support от других режимов вентиляции по давлению состоит в способе переключения респиратора на выдох – «по потоку». Требует обязательной дыхательной попытки больного, т.е. происходит только по требованию. Режим может применяться как в качестве самостоятельного варианта ИВЛ, так и для поддержки спонтанных вдохов при реализации алгоритма SIMV.
PSV - Pressure support ventilation. Вспомогательный режим вентиляции, осуществляет поддержку спонтанных вдохов пациента положительным давлением на вдохе.
«Apnoe ventilation» (переход на принудительную вентиляцию при возникновении апноэ) - эта опция срабатывает одновременно с включением тревоги «Apnoe!», и аппарат ИВЛ включает режим принудительной вентиляции с заранее установленными параметрами.
PSV - Pressure support ventilation. Вспомогательный режим вентиляции, осуществляет поддержку спонтанных вдохов пациента положительным давлением на вдохе.
«Apnoe ventilation» (переход на принудительную вентиляцию при возникновении апноэ) - эта опция срабатывает одновременно с включением тревоги «Apnoe!», и аппарат ИВЛ включает режим принудительной вентиляции с заранее установленными параметрами.
Да
Функция рекрутмент маневра
При проведении ИВЛ повторяются циклы раскрытия и закрытия альвеол. Создающаяся при этом деформация альвеол приводит к их повреждению. Задачей ИВЛ на первом этапе ОРДС является раскрытие спавшихся альвеол (рекрутмент) и поддержание их в этом открытом состоянии. Идея рекрутмент-маневра заключается в том, что для открытия альвеол нужно однократное значительное повышение давления. Для поддержания альвеол в открытом состоянии необходимо гораздо меньшее давление. В связи с этим лучше один раз приложить высокое давление и затем сравнительно небольшими усилиями сохранить воздушность альвеол, чем «разлеплять» их слипшиеся стенки при каждом дыхательном цикле.
Существует несколько способов рекрутмент-маневра. В клинической практике используются много разных алгоритмов, но наиболее часто применяются два следующих: путем увеличения давления в дыхательных путях и путем одновременного увеличения объема и давления. Для простоты назовем их «рекрутмент давлением» и «рекрутмент объемом».
ИВЛ проводят в режимах Pressure Control или BIPAP. При стабильном дыхательном паттерне больного можно пользоваться также режимом PRVC. Предпочтительный алгоритм – Assist Control.
Существует несколько способов рекрутмент-маневра. В клинической практике используются много разных алгоритмов, но наиболее часто применяются два следующих: путем увеличения давления в дыхательных путях и путем одновременного увеличения объема и давления. Для простоты назовем их «рекрутмент давлением» и «рекрутмент объемом».
ИВЛ проводят в режимах Pressure Control или BIPAP. При стабильном дыхательном паттерне больного можно пользоваться также режимом PRVC. Предпочтительный алгоритм – Assist Control.
Нет
Учет расхода газового анестетика (ПО)
Нет
Прогноз анестезии (ПО)
Нет
Конструкция модуля
Варианты исполнения: встроенный, внешний, Plug&Play.
Модуль Plug&Play - технология, предназначенная для быстрого определения и конфигурирования устройств в компьютере и других технических устройствах. Его параметры могут быть интегрированы в инструменты отлучения от аппарата ИВЛ, а также помогают оптимизировать процесс мониторинга дыхания. Кроме того, эти функции позволяют снижать расходы на закупку оборудования и на его обслуживание. В случае наркозных модулей газоанализа -это коробочное исполнение модуля, обычно подходящее к разным видам оборудования одного производителя (НДА, ИВЛ, мониторам пациента).
Внешний модуль - модуль находится вне корпуса наркозного аппарата куда передает информацию через кабель.
Встроенный модуль - модуль измерения встроен в корпус аппарата и не может быть удален или заменен как модуль Plug&Play.
Модуль Plug&Play - технология, предназначенная для быстрого определения и конфигурирования устройств в компьютере и других технических устройствах. Его параметры могут быть интегрированы в инструменты отлучения от аппарата ИВЛ, а также помогают оптимизировать процесс мониторинга дыхания. Кроме того, эти функции позволяют снижать расходы на закупку оборудования и на его обслуживание. В случае наркозных модулей газоанализа -это коробочное исполнение модуля, обычно подходящее к разным видам оборудования одного производителя (НДА, ИВЛ, мониторам пациента).
Внешний модуль - модуль находится вне корпуса наркозного аппарата куда передает информацию через кабель.
Встроенный модуль - модуль измерения встроен в корпус аппарата и не может быть удален или заменен как модуль Plug&Play.
Внешний модуль
Капнометрия (СО2) боковой поток
Капнометрия - измерении концентрации углекислого газа на вдохе и на выдохе. При проведении капнометрии бокового потока из дыхательного контура происходит отбор пробы воздуха небольшого объема, которая впоследствии поступает в анализатор.
Опция
Капнометрия (СО2) прямой поток
Капнометрия - измерении концентрации углекислого газа на вдохе и на выдохе. При проведении капнометрии прямого потока датчик находится непосредственно в дыхательном контуре
Да
Мультигаз с парамагнитным О2 (AG+O2)
Модуль анализа анестезирующих газов. Позволяет проводить количественную оценку состава газонаркотической смеси (CO2, N2O, O2, АА - ингаляционных анестетиков). Контроль и отображение цифровых значений и графических параметров происходит в режиме реального времени. Идентификация анестетика осуществляется автоматически или вручную.
Опция
Мультигаз без О2 (AG)
Модуль анализа анестезирующих газов. Позволяет проводить количественную оценку состава газонаркотической смеси (CO2, N2O, O2, АА - ингаляционных анестетиков). Контроль и отображение цифровых значений и графических параметров происходит в режиме реального времени. Идентификация анестетика осуществляется автоматически или вручную.
Да
Мультигаз с парамагнитным О2 (AG+O2)+ BIS
Модуль анализа анестезирующих газов. Позволяет проводить количественную оценку состава газонаркотической смеси (CO2, N2O, O2, АА - ингаляционных анестетиков). Контроль и отображение цифровых значений и графических параметров происходит в режиме реального времени. Идентификация анестетика осуществляется автоматически или вручную.
Нет
Мультигаз без О2 (AG)+BIS
Модуль анализа анестезирующих газов. Позволяет проводить количественную оценку состава газонаркотической смеси (CO2, N2O, O2, АА - ингаляционных анестетиков). Контроль и отображение цифровых значений и графических параметров происходит в режиме реального времени. Идентификация анестетика осуществляется автоматически или вручную.
Нет
Модуль BIS (Глубина седации)
BIS-технология – это наиболее апробированная и надежная система слежения за глубиной наркоза (седации/угнетения сознания). На лоб пациента устанавливается сенсор с помощью которого регистрируется ЭЭГ. BIS-модуль по специальным алгоритмам высчитывает биспектральный индекс, значение которого колеблется от 0 до 100, что и позволяет судить о степени сознания пациента, глубине засыпания и реакции организма на операцию;
Нет
Модуль НМП (NMT) нейромышечная проводимость
Модуль НМП (нейромышечной проводимости) позволяет проводить объективный мониторинг уровня нервно-мышечной блокады. Он подает слабые электрические импульсы на периферический центробежный нерв и измеряет результирующий мышечный ответ в процентном и числовом значении. Применяется при работе с мышечными релаксантами при работе с ИВЛ.
Нет
Пульсоксиметрия
Нет
Технические характеристики
Вес, кг
100
Размеры (Ш×В×Г), мм
810х1600х760
